Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | KINTE |
Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
Numéro de modèle: | NH3362 |
Quantité de commande min: | 500KG |
Prix: | Negotiable |
Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
Délai de livraison: | 10 jours ouvrables |
Conditions de paiement: | T/T, L/C, D/P |
Capacité d'approvisionnement: | 80,000tons/year |
Spécifications: | Traitement de TGIC | Indice d'acidité (mgKOH/g): | 31-36 |
---|---|---|---|
Viscosité (mPa.s/200°c): | 3700-5300 | Rapport: | 93/7 |
Traitement de la condition: | 160°C/15mins | Réactivité (s/180°c): | 40-100 |
Tg (°C): | ~62 | Propriétés: | Pour bas faites les revêtements cuire au four de poudre avec l'excellente résistance de floraison et |
Surligner: | résine thermodurcissable du polyester 25Kg,92/8 résine thermodurcissable de polyester,92/8 revêtement de résine de polyester |
NH3362 pour le bas font des revêtements cuire au four de poudre avec l'excellente résistance de floraison et la longévité extérieure pour machiner des machines
◇Applications :
NH3362 est une résine carboxylique saturée de polyester pour le procédé de protection de poudre de polyester/TGIC, il est conçu pour la basse température traitant des revêtements de poudre.
◇Caractéristiques de base :
Basse température de traitement
Bonnes propriétés mécaniques
Excellent antigel
◇Caractéristiques :

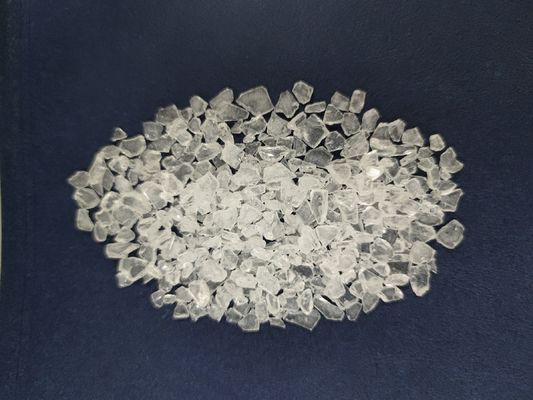

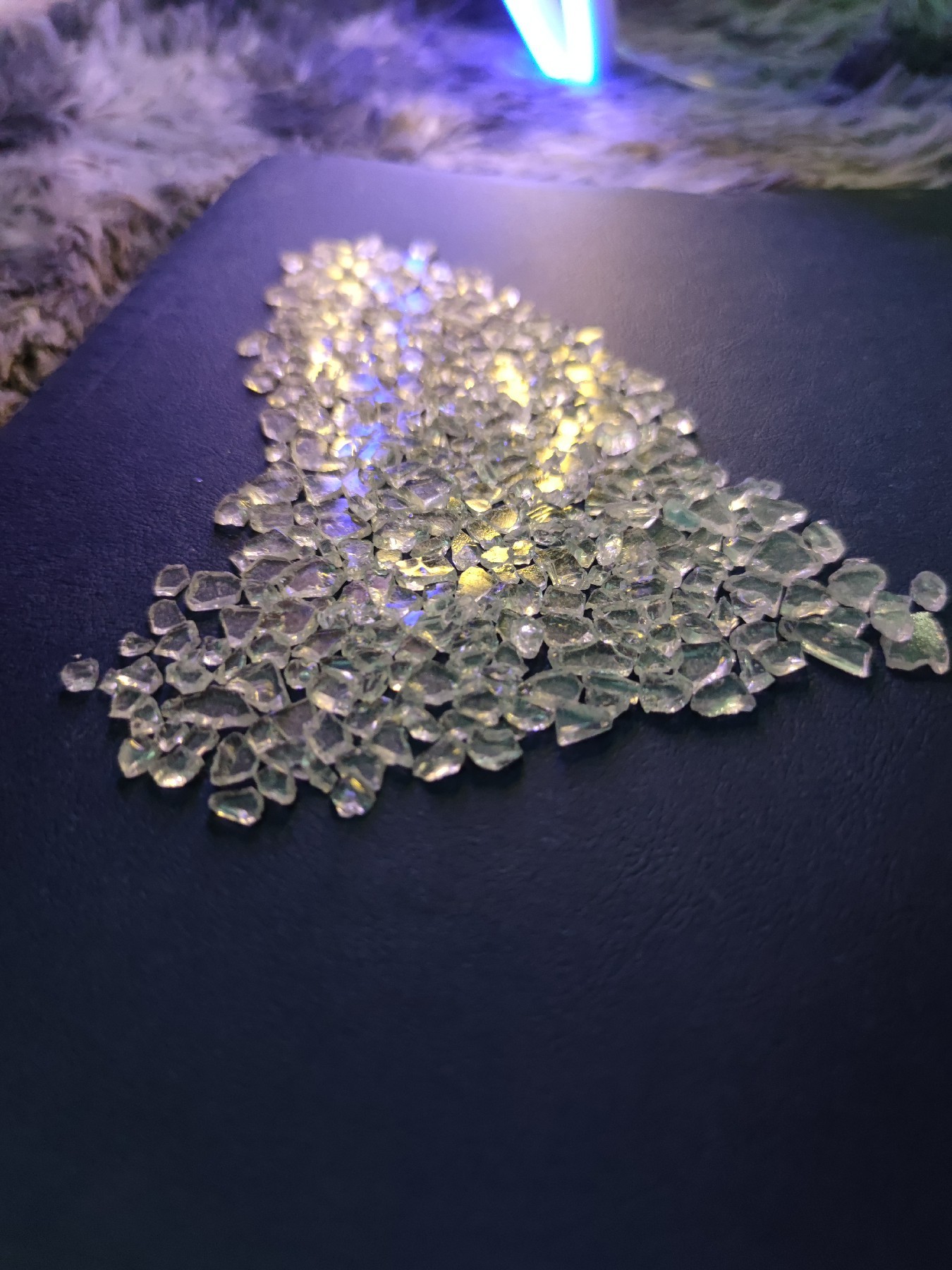

Aspect | flocon jaune pâle |
Nombre acide (mgKOH/g) | 31~36 |
Point de ramollissement (℃) | 103~113 |
Temp de verre de transition. (℃) | ~62 |
Viscosité de fonte (ICI, MPA·s/200℃) |
4500±800 |
Réactivité à 180℃ (s, 7% TGIC) |
70±30 |
Traitement de la condition | 160℃×15-20min |
Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac |
◇État d'extrusion :
extrudeuse de Deux-vis
La température de veste : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~70μm
Degreased a laminé à froid en acier : 0.5mm
◇Propriétés de film :
Temps de gel (180℃, sec) | 70~130 |
Écoulement horizontal (180℃, millimètres) | 19~25 |
Lustre (60°) | ≥85% |
Recourbement (φ1mm) | Passage |
Adhésif (1mm, catégorie) | 0 |
Dureté de crayon | ≥1H |
Impact (50cm) | Passage |
◇Plus de codes :
Code | Rapport | Cycle de traitement | Poids du commerce (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
NH3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Pour bas faites les revêtements cuire au four de poudre avec l'excellente résistance de floraison et la longévité extérieure, appropriées à machiner des machines. |
NH3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Résine d'usage universel à traiter à 160℃. Bon écoulement, bonne longévité extérieure et propriétés mécaniques. |
NH3365 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~63 | 80-180 | Résine d'usage universel à traiter à 160℃. Écoulement très bon, excellente longévité extérieure et propriétés mécaniques. |
NH3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Pour bas faites les revêtements cuire au four de poudre avec l'excellente résistance de floraison et la longévité extérieure, appropriées à machiner des machines. |
◇Emballage : Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
