| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH3387 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | Traitement de TGIC | Application: | Fabrication de revêtement de poudre pour l'usage extérieur |
|---|---|---|---|
| Avantage: | Coûts bas, durables | Propriété: | Bonne mise à niveau, propriété mécanique, stabilité de stockage |
| Rapport: | 93/7 | Condition de durcissement: | 200°C/10mins |
| Mettre en évidence: | l'anti corrosion a saturé des résines de polyester,résines saturées carboxyliques de polyester,Polyester Thermoset carboxylique |
||
Résine bonne marchée NH3387 de polyester de bonne représentation pour le revêtement industriel général de poudre
◇Applications :
NH3387 est une résine carboxylique saturée de polyester pour des applications de procédé de protection de poudre de polyester/TGIC. L'équilibre entre le niveau élevé, la résistance aux intempéries élevée et les propriétés mécaniques du revêtement de poudre a été parfaitement résolu. Le revêtement est préparé en mélangeant la résine, le colorant et le remplisseur, l'adjuvant de salaison et d'autres additifs dans une certaine proportion, et puis par l'extrusion chaude, écrasant et examinant. Ils sont stockés stablement à la température ambiante. Après le pistolage électrostatique ou le revêtement au trempé à lit fluidisé, ils sont chauffés, faits, fondus cuire au four et solidifiés pour former un film permanent plat et lumineux, afin de réaliser le but de la décoration et anti-corrosif.
◇Caractéristiques de base :
Coûts bas
Bonne mise à niveau
Bonnes propriétés mécaniques
Bonne stabilité de stockage
◇Caractéristiques :

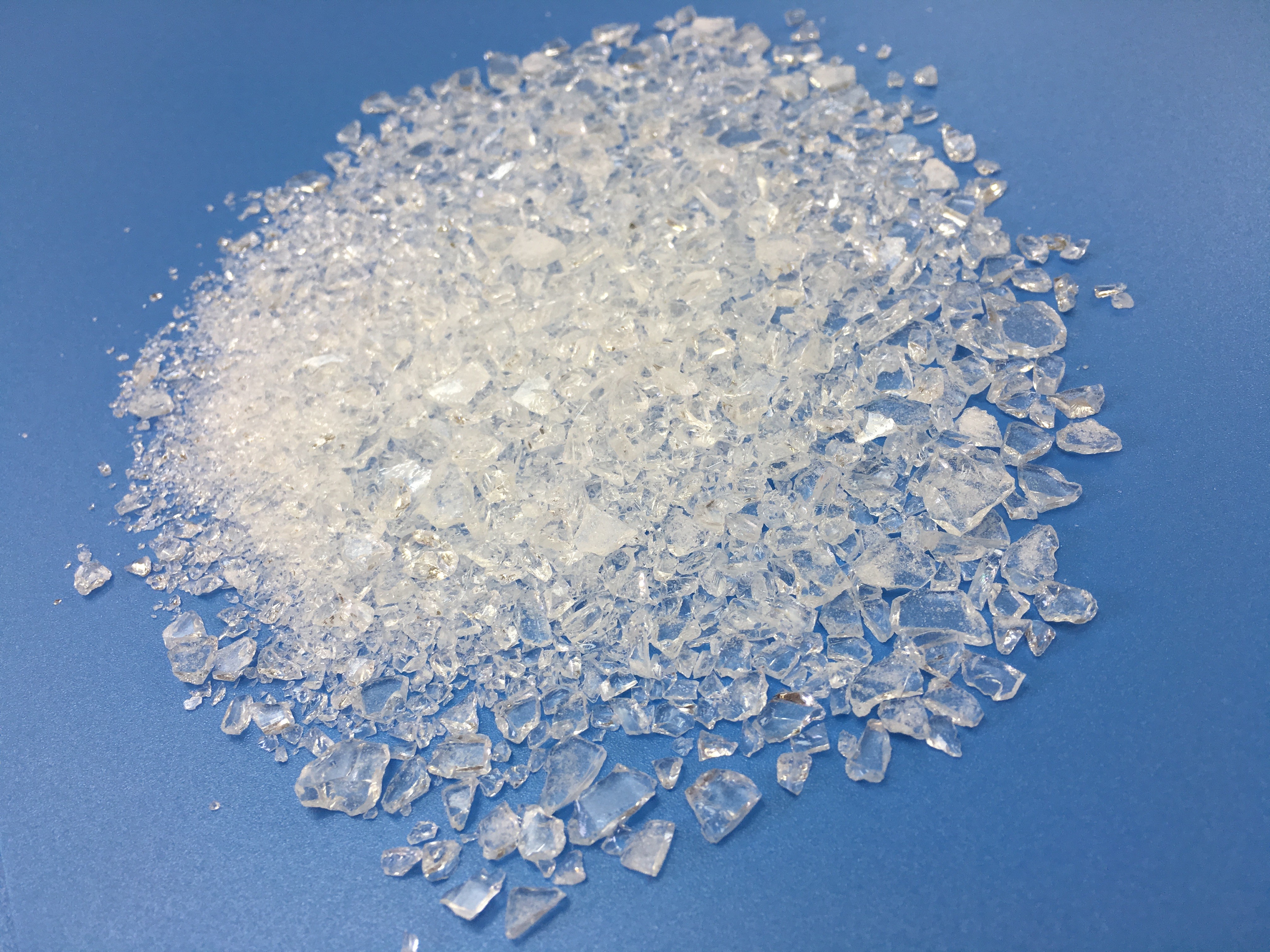

Flocons transparents blancs ou jaune-clair d'aspect
Couleur (50%DMF) : maximum : 1
Nombre acide (mgKOH/g) : 30~35
Point de ramollissement (℃) 103~113
Temp de verre de transition. (℃) ~63
Viscosité de fonte (200℃, cône/plat, MPA·s) : 5000±1000
Réactivité à 180℃ (s, 7% TGIC) 250±30
◇Recommandez la formulation : NH3387-TGIC
| NH3387 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~100μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 200℃×10~20min
◇Propriétés de film :
Temps de gel (180℃, sec) 320~420
Écoulement horizontal (180℃, millimètre) : 26~29
Lustre (60°) : ≥88%
Recourbement (φ1mm) : passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥1H
Impact (50cm) : passage
◇Emballage : Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
