| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH7807 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes/année |
| Spécifications: | Isocyanate | Application: | revêtement de poudre de polyuréthane |
|---|---|---|---|
| Avantage: | Excellente fluidité, résistance de tache | Taux: | 84/16 |
| Traitement de la condition: | 200°C/15mins | Propriété: | Excellente propriété mécanique, résistance de altération superficiel par les agents élevée |
| Mettre en évidence: | Résine de polyester d'époxyde de résistance de tache,Résine époxyde de polyester d'isocyanate,Résine thermodurcissable de polyester d'isocyanate |
||
Résine durable superbe NH7807 de polyester d'isocyanate avec la bonne résistance de fluidité et de tache
Le revêtement est préparé en mélangeant la résine, le colorant et le remplisseur, l'adjuvant de salaison et d'autres additifs dans une certaine proportion, et puis par l'extrusion chaude, écrasant et examinant. Ils sont stockés stablement à la température ambiante. Après le pistolage électrostatique ou le revêtement au trempé à lit fluidisé, ils sont chauffés, faits, fondus cuire au four et solidifiés pour former un film permanent plat et lumineux, afin de réaliser le but de la décoration et anti-corrosif.
◇Applications :
NH7807 est une résine hydroxylée de polyester pour le procédé de protection de poudre de polyester/isocyanate.
◇Caractéristiques de base :
Excellente mise à niveau
Excellentes propriétés mécaniques
Résistance de altération superficiel par les agents élevée
Bonne résistance de tache
◇Caractéristiques :

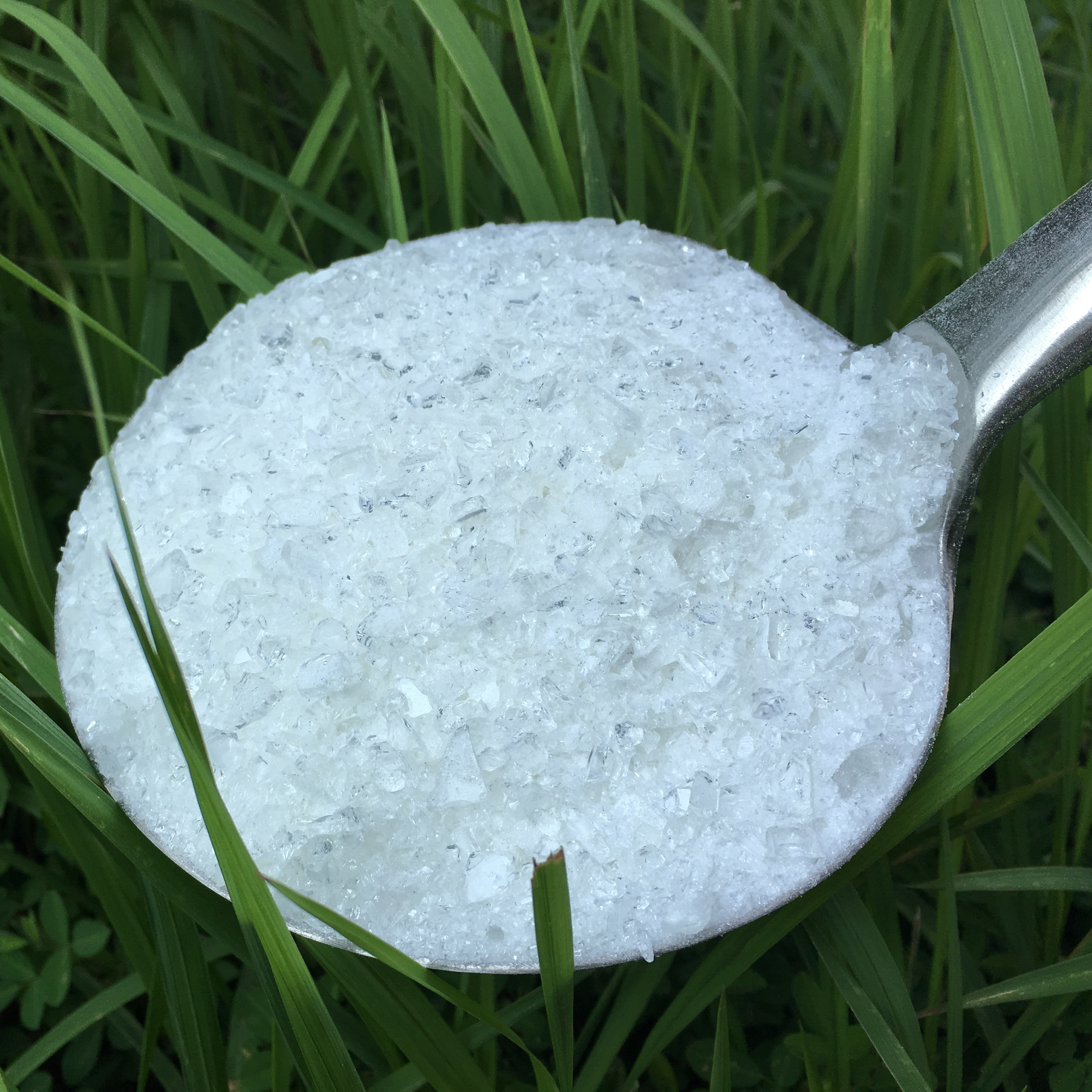

Flocon transparent blanc ou jaune pâle d'aspect
Couleur (50%DMF) : maximum : 2
Teneur en hydroxyle (magnésium KOH/g) : 27~33
Point de ramollissement (℃) : 105~115
Temp de verre de transition. (℃) : ~62
Viscosité de fonte (200℃, cône/plat, MPA·s) : 10000±500
Réactivité à 180℃ (s, 16,7% B1530) : 350±50
◇Recommandez la formulation :
| NH7805 | Durcisseur | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| 523 | 130 | 334 | 10 | 3 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film : 50~70μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 200℃×20min
◇Propriétés de film :
Temps de gel (180℃, sec) : 500~600
Écoulement horizontal : (180℃), millimètre : 27~31
Lustre (60°) : ≥90%
Recourbement (φ1mm) : Passage
Adhésif (1mm, catégorie) : 0
Dureté ≥1H de crayon
Impact (50cm) : passage
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
