| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH6566 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes/année |
| Spécifications: | Traitement de HAA | Application: | À basse température. revêtement de poudre de traitement |
|---|---|---|---|
| Avantage: | À basse température. et traitement rapide | Taux: | 95/5 |
| Traitement de la condition: | 150°C/15mins ou 180°C/6mins | Propriété: | Bonne représentation mécanique, survivant à la résistance |
| Mettre en évidence: | Polyester de HAA,polyester de traitement rapide de HAA,Résine Thermoset de polyester de HAA |
||
Basse température de HAA et résine de traitement rapide de polyester NH6566 pour la peinture de poudre de Primid
◇Applications :
NH6566 est une résine carboxylique saturée de polyester pour le procédé de protection de poudre de polyester/primid au rapport 95 : 5.
◇Caractéristiques de base :
Traitement de basse température (155℃×15min ou 180℃×6min)
Bonne représentation mécanique
Résistance de bonne désagrégation
Stabilité supérieure de stockage
◇Caractéristiques :

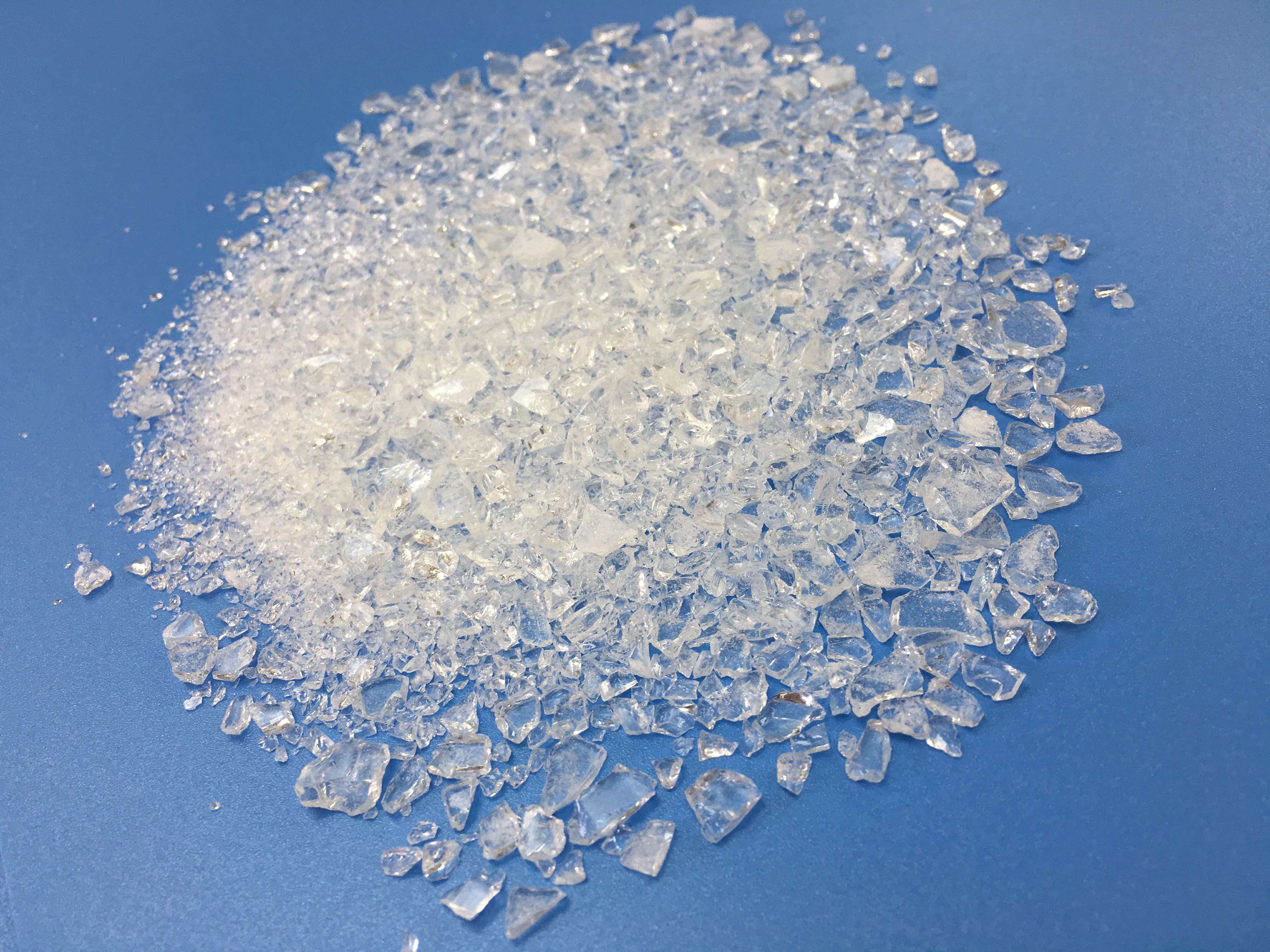

Appearanc : flocon transparent blanc ou jaune pâle
Couleur (50%DMF) : maximum : 3
Nombre acide (mgKOH/g) : 32~38
Point de ramollissement (℃) : 100~110
Temp de verre de transition. (℃) : ~57
Viscosité de fonte (200℃, cône/plat, MPA·s) : 4600±1000
Réactivité à 180℃ (s, 5% T105) : 120~300
◇Recommandez la formulation : NH6566-T105
| NH-6566 | T105 | Filler&pigment | Agent d'écoulement | Benzoine | 701 | 703 |
| 566 | 30 | 380 | 10 | 3 | 3 | 4 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film : 60~80μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 155℃×15min ou 180℃×6min
◇Propriétés de film :
Temps de gel (180℃, sec) : 90~300
Coulez (180℃, millimètre) : 22~28
Lustre (60°) : ≥85%.
Recourbement (φ1mm) : Passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥1H
Impact (50cm) : passage
◇Emballage : Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques :
Al que les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
La cohérence et la stabilité des produits sont garanties par l'inspection rigoureuse de qualité
Le service est la vie de l'entreprise, qualité est la base de l'entreprise.
