| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH8303 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | Traitement de TGIC | Application: | Le revêtement de poudre a exigé la cuisson à hautes températures |
|---|---|---|---|
| Avantage: | Excellente résistance de cuisson à hautes températures | Propriété: | Excellente stabilité de résistance chimique et de stockage |
| Rapport: | 93/7 | Traitement de la condition: | 200°C/10mins |
| Mettre en évidence: | Résines de revêtement de haute poudre de thermostabilité,Saupoudrez les résines de revêtement 93/7,93/7 résistance chimique de résine de polyester |
||
Haute résine de polyester de la thermostabilité NH-8303 avec la température de cuisson à 300°C
◇Applications :
NH8303 est une résine carboxylique saturée de polyester pour le procédé de protection de poudre de polyester/TGIC, avec la thermostabilité élevée,
particulièrement approprié aux revêtements résistants à hautes températures de poudre. Le revêtement est préparé en mélangeant la résine, le colorant et le remplisseur, l'adjuvant de salaison et d'autres additifs dans une certaine proportion, et puis par l'extrusion chaude, écrasant et examinant. Ils sont stockés stablement à la température ambiante. Après le pistolage électrostatique ou le revêtement au trempé à lit fluidisé, ils sont chauffés, faits, fondus cuire au four et solidifiés pour former un film permanent plat et lumineux, afin de réaliser le but de la décoration et anti-corrosif.
◇Caractéristiques de base :
Bonnes propriétés mécaniques
Excellente stabilité de stockage
Excellente résistance de cuisson à hautes températures
◇Caractéristiques :

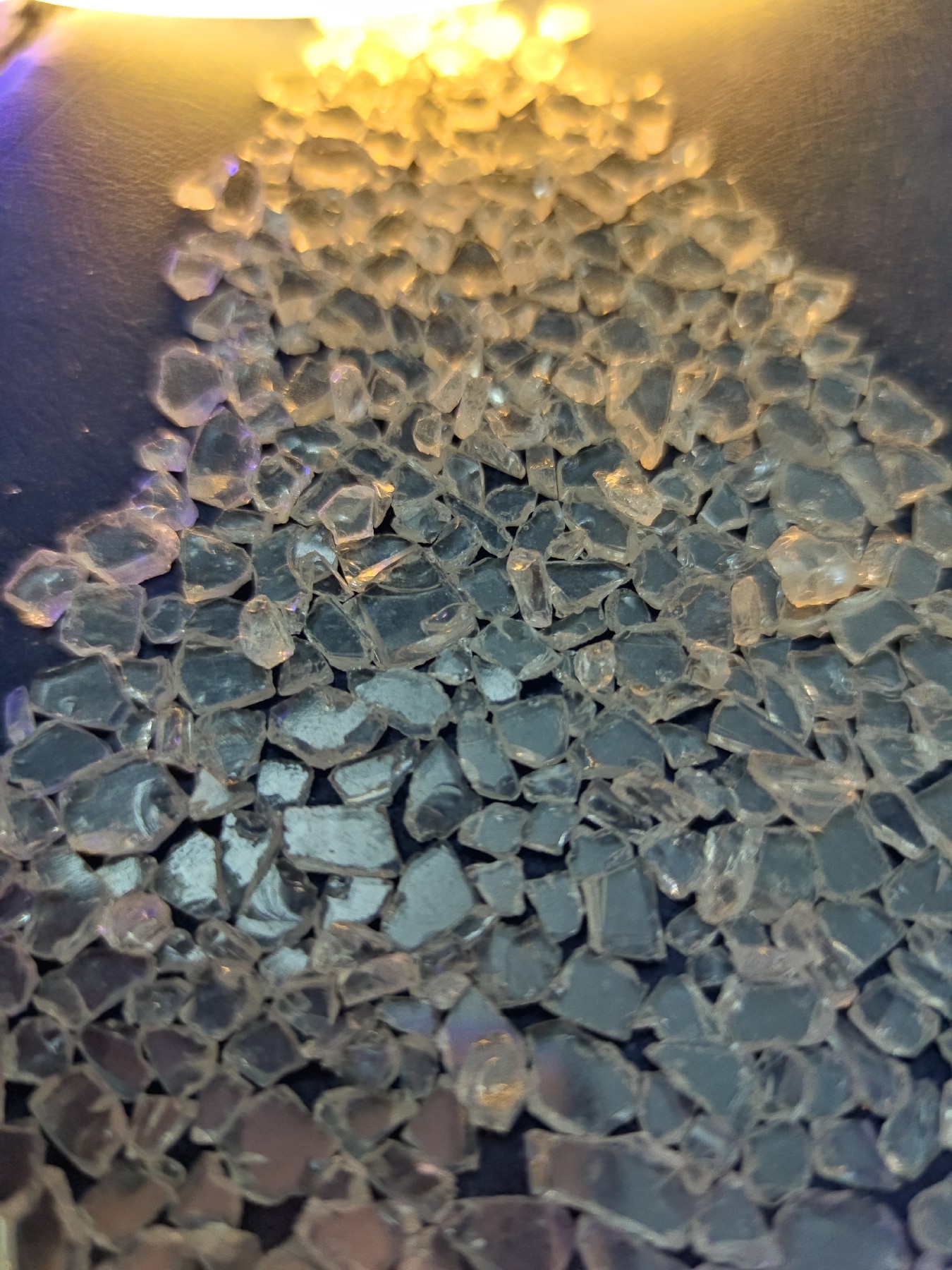

Aspect : flocon transparent blanc ou jaune pâle
Couleur (50%DMF) : maximum : 2
Nombre acide (mgKOH/g) : 29~35
Point de ramollissement (℃) : 110~120
Temp de verre de transition. (℃) : ≥70
Viscosité de fonte (200℃, cône/plat, MPA·s) : 17000±2000
Réactivité à 180℃ (s, 7% TGIC) : 60-120
◇Recommandez la formulation :
| NH8303 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzion | 701 |
| 200 | 15 | 140 | 2,4 | 1,2 | 1,2 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ Zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film : 70~90μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 200℃×10-15min
◇Propriétés de film :
Temps de gel (180℃, sec) : 70~150
Écoulement horizontal : (180℃), millimètre : 19~23
Lustre (60°) : ≥88%
Recourbement (φ1mm) : Passage
Adhésif (1mm, catégorie) : 0
Dureté ≥1H de crayon
Impact (direct, réservation) : Passage 50kg·cm
Résistance thermique :
270℃ 2hr : lustre d'entretien : ≥85%
300℃ 0.5hr : lustre d'entretien : ≥85%
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
Nous assurons la cohérence et la stabilité des produits par l'inspection stricte de qualité.
Le service est la vie d'une entreprise, et la qualité est la base d'une entreprise.
