| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH6361 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes/année |
| Spécifications: | Traitement de HAA | Application: | Revêtement de poudre de Primid |
|---|---|---|---|
| Avantage: | Densité de réticulation élevée et basse température de traitement | Traitement du taux: | 93/7 |
| Traitement de la condition: | 160°C/10mins | Propriété: | Excellente propriété mécanique et résistance chimique |
| Mettre en évidence: | Résine de finition de polyester d'aa,Polyester de la résistance HAA d'acide alcalin,Résine de finition de polyester de la résistance HAA d'acide alcalin |
||
Résine acide et alcaline NH6361 de polyester de la résistance HAA avec la densité de réticulation élevée
◇Applications :
NH-6361 est une résine carboxylique saturée de polyester conçue pour que le revêtement de poudre de Primid XL 552 de 93:7 soit traité à 160℃.
◇Caractéristiques de base :
Densité de réticulation élevée
Excellente résistance chimique
Bonnes propriétés mécaniques
◇Caractéristiques :

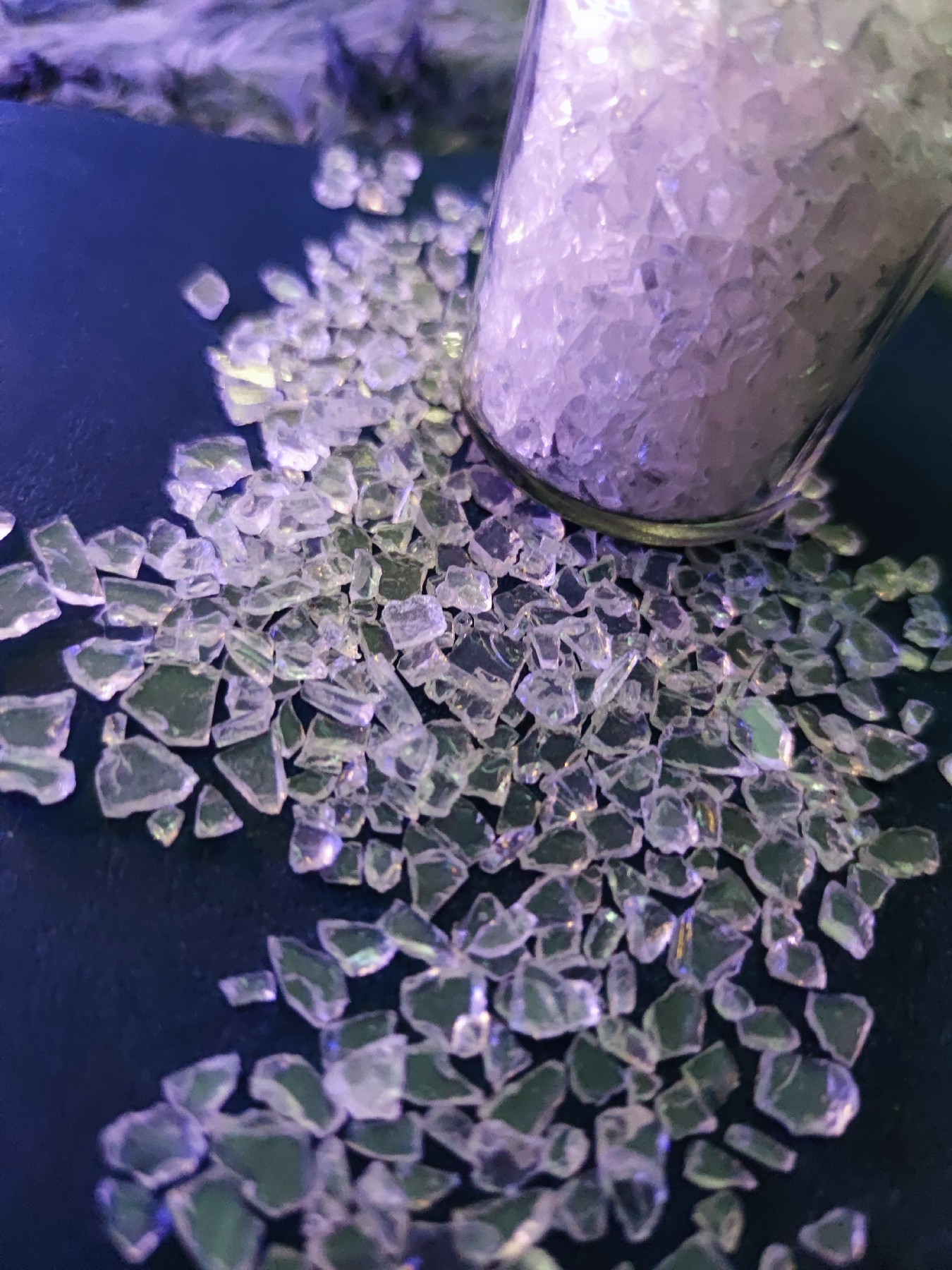

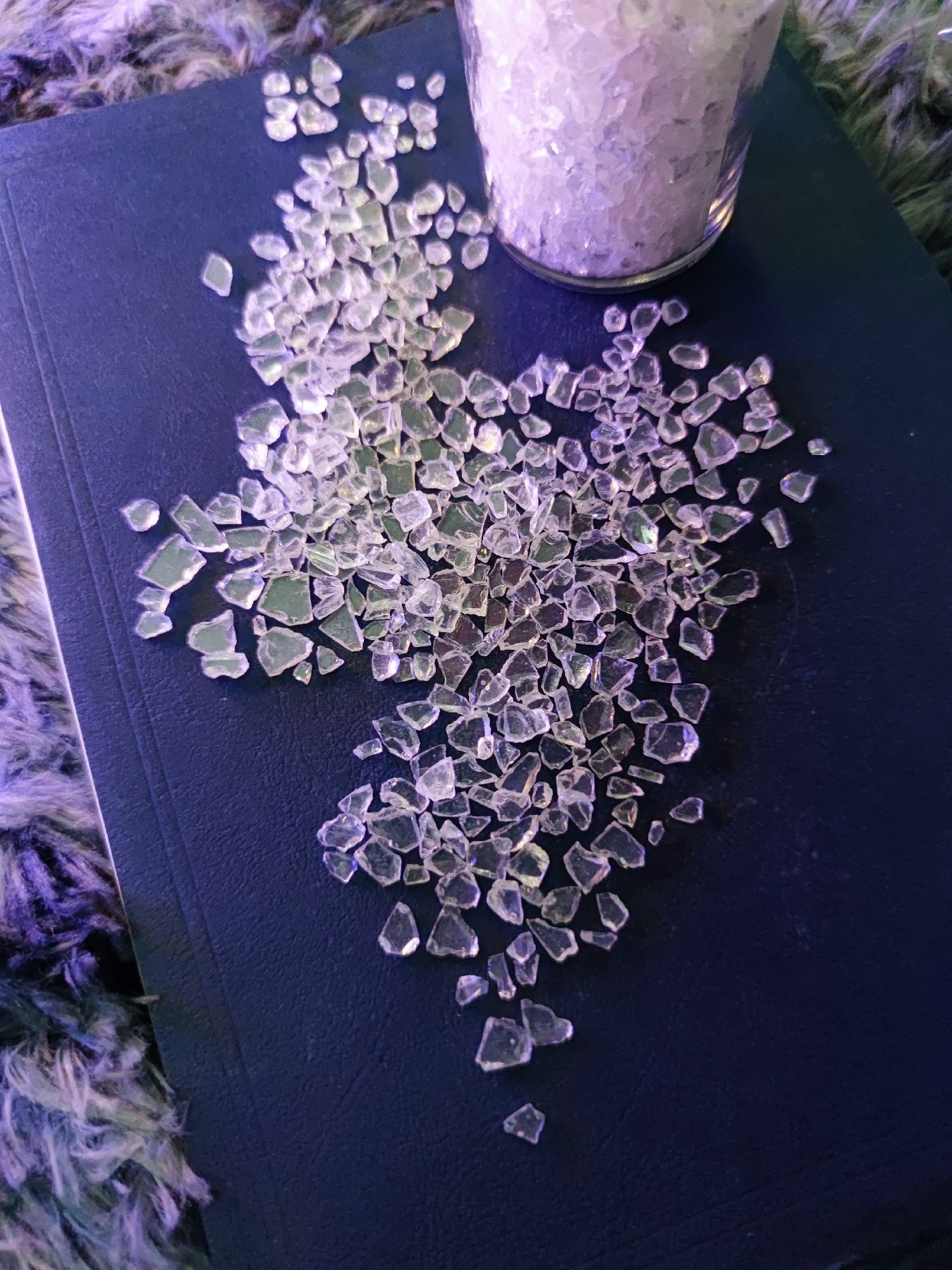

Aspect : Flocons transparents blancs ou jaune pâle
Couleur (50%DMF) : maximum : 2
Nombre acide (mgKOH/g) : 48~53
Point de ramollissement (℃) : 95~105
Temp de verre de transition. (℃) : ~55
Viscosité de fonte (200℃, cône/plat, MPA·s) : 3000±700
Réactivité à 180℃ (s, 7% XL552) : 80±30
◇Recommandez la formulation :
| NH-6361 | XL-552 | Remplisseur et colorant | Mise à niveau de l'agent | Benzion | 701 | 703 |
| 558 | 42 | 380 | 8 | 4 | 4 | 4 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~70μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 160℃×10min.
◇Propriétés de film :
Temps de gel (180℃, sec) 60~90
Écoulement horizontal (180℃), millimètre : 20~25
Lustre (60°) : ≥85%
Recourbement (φ1mm) : passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥1H
Impact (50cm) : passage
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
