| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | HH2586 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | traitement hybride de polyester époxyde | Indice d'acidité (mgKOH/g): | 68-80 |
|---|---|---|---|
| Viscosité (mPa.s/200°c): | 5000-8500 | Rapport: | 50/50 |
| Condition de durcissement: | 180°C/15mins | Réactivité (s/180°c): | 120-200 |
| Tg (°c): | ~60 | Propriétés: | Traitement rapide, excellente flexibilité et résistance à l'impact |
| Mettre en évidence: | 180C saupoudrent les résines de revêtement de polyester,Le 50:50 saupoudrent les résines de revêtement de polyester,Le 50:50 collent l'hybride de polyester |
||
Résistance hybride à la flexibilité HH2586 et à l'impact de polyester époxyde rapide de traitement excellente
◇Applications :
HH2686 est une résine carboxylique de polyester conçue pour les revêtements hybrides de 60/40 poudre.
◇Caractéristiques de base :
Excellente mise à niveau
Propriétés mécaniques exceptionnelles
Bonne résistance chimique
Bonne stabilité de stockage
◎Caractéristiques :

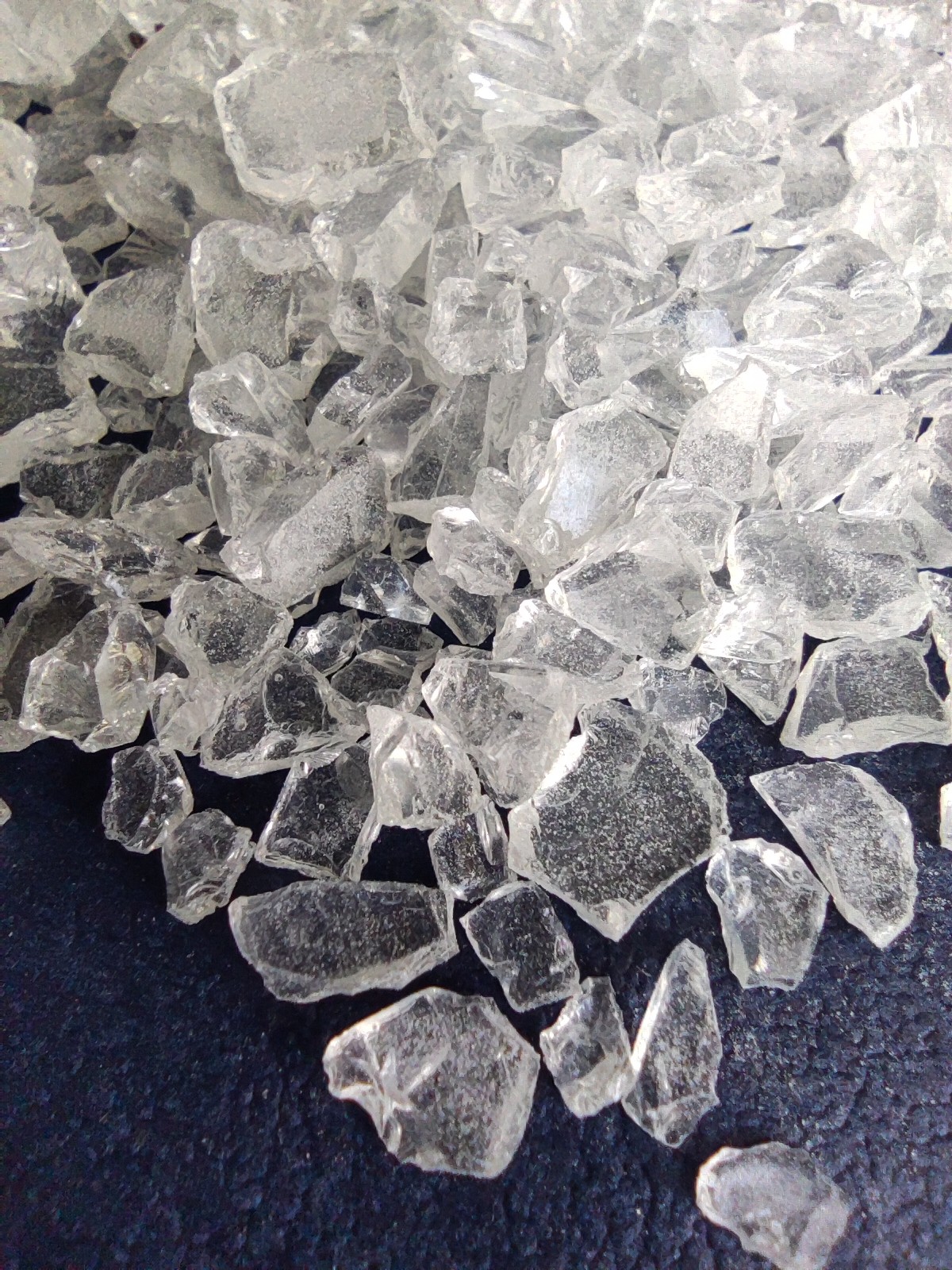

| Aspect | Flocons transparents blancs ou jaune pâle |
|
Couleur (50%DMF) |
maximum : 3 |
| Indice d'acidité (mgKOH/g) | 52.5~57 |
| Point de ramollissement (℃) | 90~103 |
| Temp de verre de transition. (℃) | ~55 |
| Viscosité de fonte (200℃, ICI, MPA·s) | 3000~4500 |
| Réactivité à 180℃ (s, 40% époxydes) | 170~300 |
| Traitement de la condition | 180℃×15min ou 200℃×10min |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~70μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 180℃×15min ou 200℃×10min
◇Propriétés de film :
Temps de gel (180℃, sec) : 220~320
Écoulement horizontal : (180℃), millimètre : 28~30
Lustre (60°) : ≥90%
Recourbement (φ1mm) : passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : 1H
Impact (50kg·cm) : passage
| Code | Rapport | Cycle de traitement |
Indice d'acidité (mgKOH/g) |
Viscosité (mPa.s/200°c) |
Tg (°c) |
Réactivité (s/180°c) |
Propriétés |
| HH2586 | 50:50 | 180°C/15mins | 68-80 | 5000-8500 | ~60 | 120-200 |
Traitement rapide, excellente flexibilité et résistance à l'impact |
◇Emballage : Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
