| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH0305 |
| Quantité de commande min: | 500kg |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes/année |
| Spécifications: | Traitement de TGIC et de HAA | Application: | Fabrication de revêtement de poudre pour l'usage d'intérieur avec le sable et la ride |
|---|---|---|---|
| Avantage: | À coût élevé-représentation, appropriée aux revêtements de poudre de sable et de ride | Propriété: | Excellente stabilité de stockage, |
| Traitement de la condition: | 200℃×10min (TGIC) ou 180℃×10min (HAA) | ||
| Mettre en évidence: | Résines du polyester NH0305,Résines de polyester de traitement de TGIC,ISO90001 a saturé des résines de polyester |
||
Le sable utilisé d'intérieur/ride de Coût-représentation superbe donnent à la résine une consistance rugueuse du polyester NH0305 pour le traitement de TGIC et de HAA
◇Applications :
NH0305 est une coût-représentation élevée superbe a saturé la résine carboxylique de polyester conçue des procédés de protection pour de TGIC et de HAA poudre.
◇Caractéristiques de base :
Coût-représentation élevée
Excellente stabilité de stockage
Approprié aux revêtements de poudre de sable et de ride
◇Caractéristiques :

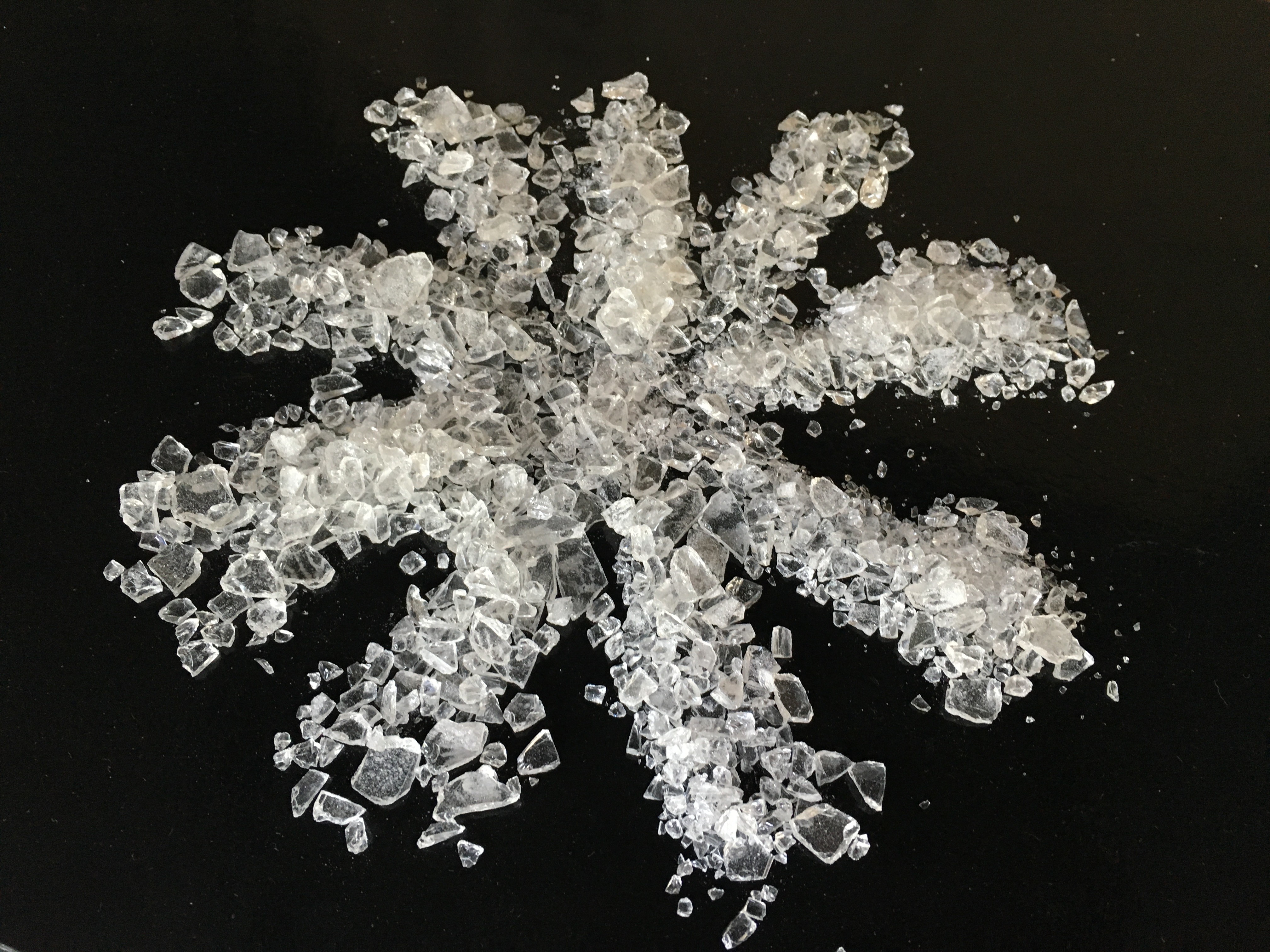

Aspect : Flocons transparents blancs ou jaune pâle
Couleur (50%DMF) : maximum : 2
Nombre acide (mgKOH/g) : 30~36
Point de ramollissement (℃) : 105~115
Temp de verre de transition. (℃) : ~63
Viscosité de fonte (200℃, cône/plat, MPA·s) : 3800±1000
Réactivité à 180℃ (s, 7% TGIC) : 200±100
◇Recommandez la formulation :
NH0305/TGIC
| NH0305 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine | 701 | 703 |
| 300 | 22,6 | 190 | 4 | 2 | 2,5 | / |
NH0305/HAA
| NH0305 | T-105 | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine | 701 | 703 |
| 300 | 15,8 | 190 | 4 | 2 | 2 | 2 |
◇État d'extrusion :
extrudeuse de Deux-vis
La température de veste : 100~110℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 60~80μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 200℃×10min (TGIC) ou 180℃×10min (HAA)
◇Propriétés de film :
Temps de gel (180℃, sec) 150~350
Écoulement horizontal : (180℃), millimètre : 25~30
Lustre (60°) : ≥80%
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥1H
Impact (50cm) : passage
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
