| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Numéro de modèle: | NH3385 |
| Quantité de commande min: | 500kg |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Traitement du système: | Traitement du 93:7 TGIC | Traitement de la condition: | 200°C/10mins |
|---|---|---|---|
| Indice d'acidité (mgKOH/g): | 30~35 | Viscosité (MPA·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Réactivité (s/180°C): | 70-130 |
| Propriétés: | Bonnes propriétés mécaniques | Application: | Approprié aux produits industriels généraux |
| Mettre en évidence: | 200°C/10 résine de polyester des minutes TGIC,Résine de polyester des revêtements TGIC de poudre de texture |
||
TGIC traitant 93/7 résine de polyester pour des revêtements de poudre de texture de sable
Résine NH3385 de polyester de traitement du 93:7 TGIC avec bon Propertoes mécanique pour des revêtements de poudre de texture de sable
NH3385 est une résine carboxylique saturée de polyester pour des applications de procédé de protection de poudre de polyester/TGIC. Approprié aux revêtements de poudre de texture de sable.
Le revêtement de poudre est préparé en mélangeant la résine, le colorant et le remplisseur, l'adjuvant de salaison et d'autres additifs dans une certaine proportion, et puis par l'extrusion chaude, écrasant et examinant. Ils sont stockés stablement à la température ambiante. Après le pistolage électrostatique ou le revêtement au trempé à lit fluidisé, ils sont chauffés, faits, fondus cuire au four et solidifiés pour former un film permanent plat et lumineux, afin de réaliser le but de la décoration et anti-corrosif.
◎Recommandez la formulation : NH3385-TGIC
| NH3385 | TGIC | BaSO4 | Additif de texture de sable | Bentonite | Noir de carbone |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Caractéristiques de base :
Coûts bas
Bon effet de texture de sable
Bonnes propriétés mécaniques
Bonne stabilité de stockage
◎Caractéristiques I :
| Aspect | Flocons transparents blancs ou jaune-clair |
| Couleur (50% DMF) | maximum : 1 |
| Nombre acide (mgKOH/g) | 30~35 |
| Point de ramollissement (℃) | 103~113 |
| Temp de verre de transition. (℃) | ~63 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 5500~7500 |
| Réactivité à 180℃ (s, 7% TGIC) | 70~130 |
| Traitement de la condition | 200℃×10~20min |
| Emballage | Sacs de PE, poids net 25kg±0.1kg/sac |
◎Caractéristiques II :
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~100μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Temps de gel (180℃, sec) | 100~200 |
| Écoulement horizontal (180℃, millimètres) | 14~17 | |
| Lustre (60°) | ~10% | |
| Recourbement (φ1mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥1H | |
| Impact (50cm) | Passage | |
◎Plus de codes :
| Code | Rapport | Cycle de traitement | Poids du commerce (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Approprié à la formulation rapide de traitement. Excellente longévité extérieure. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Approprié aux produits industriels généraux, particulièrement revêtements de poudre de texture de sable. Bonnes propriétés mécaniques. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Approprié aux produits industriels généraux. Bon écoulement et propriétés mécaniques. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Moderate traitant la vitesse, la résistance de bonne désagrégation et la stabilité de stockage. |
☉Remarks : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).

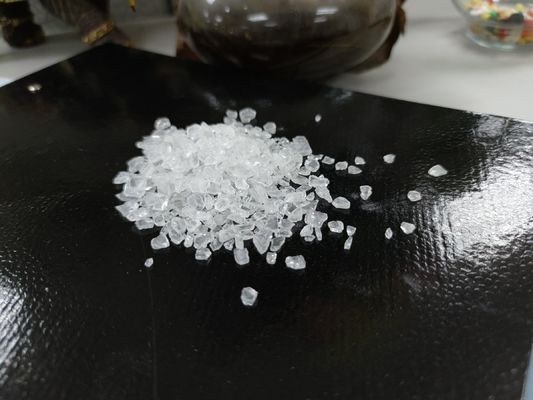

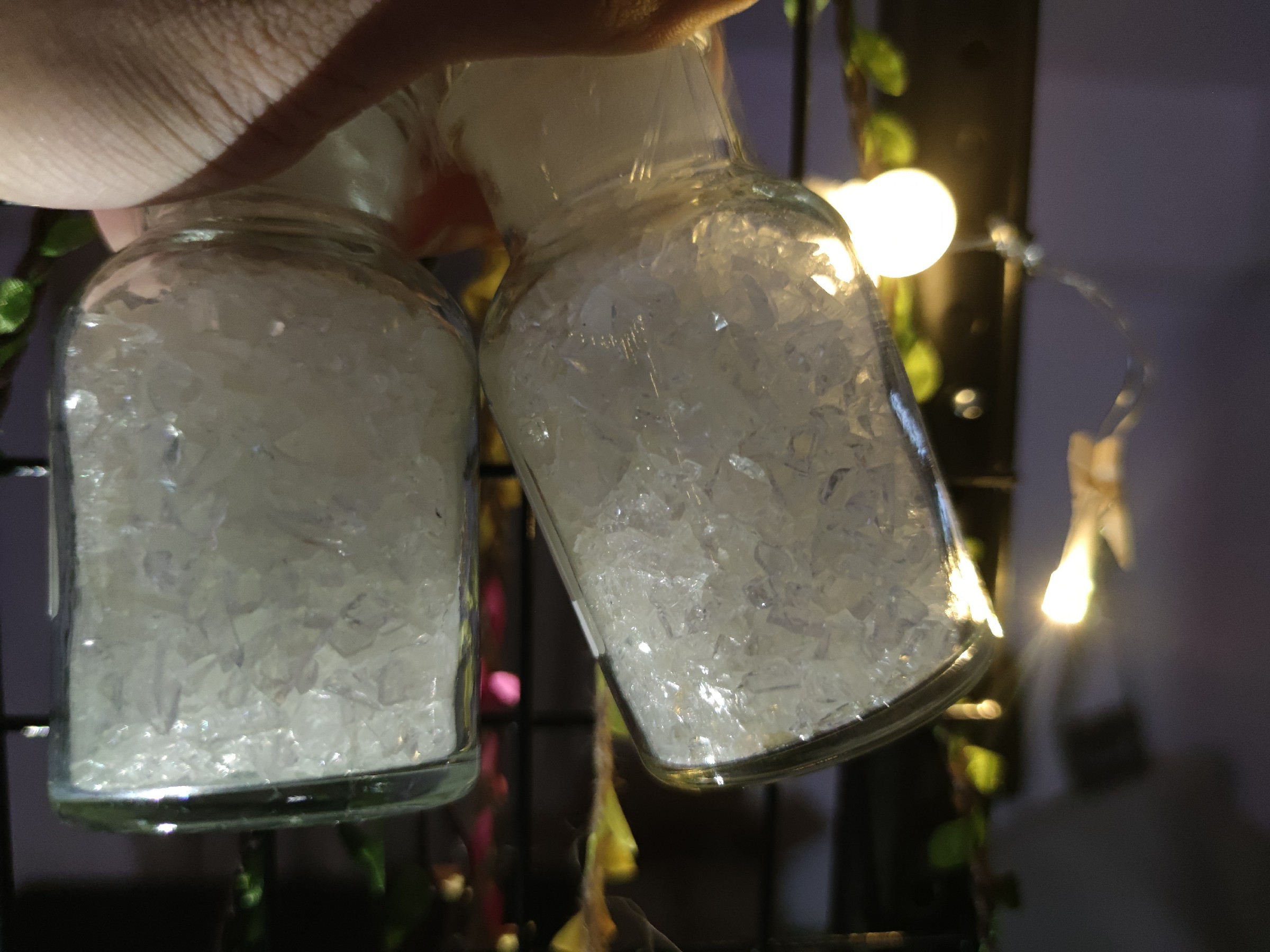

exposition de ☉Product :
