| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Numéro de modèle: | NH3387 |
| Quantité de commande min: | 500kg |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Traitement du système: | Type de traitement du 93:7 TGIC | Traitement de la condition: | 200℃×10~20min |
|---|---|---|---|
| Indice d'acidité (mgKOH/g): | 30-35 | Viscosité (MPA·s/200°C): | 5000±1000 |
| Tg (°C): | ~63 | Réactivité (s/180°C): | 220-280 |
| Propriétés: | Bon écoulement et propriétés mécaniques | Application: | Approprié aux produits industriels généraux |
| Mettre en évidence: | Résine de polyester de Qualicoat,Résine industrielle de polyester de TGIC |
||
Résine NH3387 de polyester de TGIC avec des coûts bas et la bonne mise à niveau pour les produits industriels généraux
NH3387 est une résine carboxylique saturée de polyester pour des applications de procédé de protection de poudre de polyester/TGIC, il est conçu pour les revêtements industriels généraux de poudre, qui est coût-effecive et bien-exécuté.
Différents types de résines saturées de polyester avec différentes propriétés peuvent être synthétisés à l'aide des différents polyacids et polyols, qui sont principalement employés dans la fabrication des revêtements thermodurcissables de poudre.
Utilisant TGIC traitant le système, il a l'excellente résistance thermique, la résistance aux intempéries, la résistance de lumière, la résistance à la corrosion, la résistance chimique et les propriétés mécaniques, et est en grande partie employé dehors, comme des machines de construction, des camions lourds, des conteneurs et d'autres machines lourdes.
◎Recommandez la formulation : NH3387-TGIC
| NH3387 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Caractéristiques de base :
Coûts bas
Bonne mise à niveau
Bonnes propriétés mécaniques
Bonne stabilité de stockage
◎Caractéristiques I :
| Aspect | Flocons transparents blancs ou jaune-clair |
| Couleur (50% DMF) | maximum : 1 |
| Nombre acide (mgKOH/g) | 30~35 |
| Point de ramollissement (℃) | 103~113 |
| Temp de verre de transition. (℃) | ~63 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 5000~6000 |
| Réactivité à 180℃ (s, 7% TGIC) | 220~280 |
| Traitement de la condition | 200℃×10~20min |
| Emballage | Sacs de PE, poids net 25kg±0.1kg/sac |
◎Caractéristiques II :
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~100μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Temps de gel (180℃, sec) | 320~420 |
| Écoulement horizontal (180℃, millimètres) | 26~29 | |
| Lustre (60°) | ≥88% | |
| Recourbement (φ1mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥1H | |
| Impact (50cm) | Passage | |
◎Plus de codes :
| Code | Rapport | Cycle de traitement | Poids du commerce (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Approprié à la formulation rapide de traitement. Excellente longévité extérieure. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Approprié aux produits industriels généraux, particulièrement revêtements de poudre de texture de sable. Bonnes propriétés mécaniques. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Approprié aux produits industriels généraux. Bon écoulement et propriétés mécaniques. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Moderate traitant la vitesse, la résistance de bonne désagrégation et la stabilité de stockage. |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).

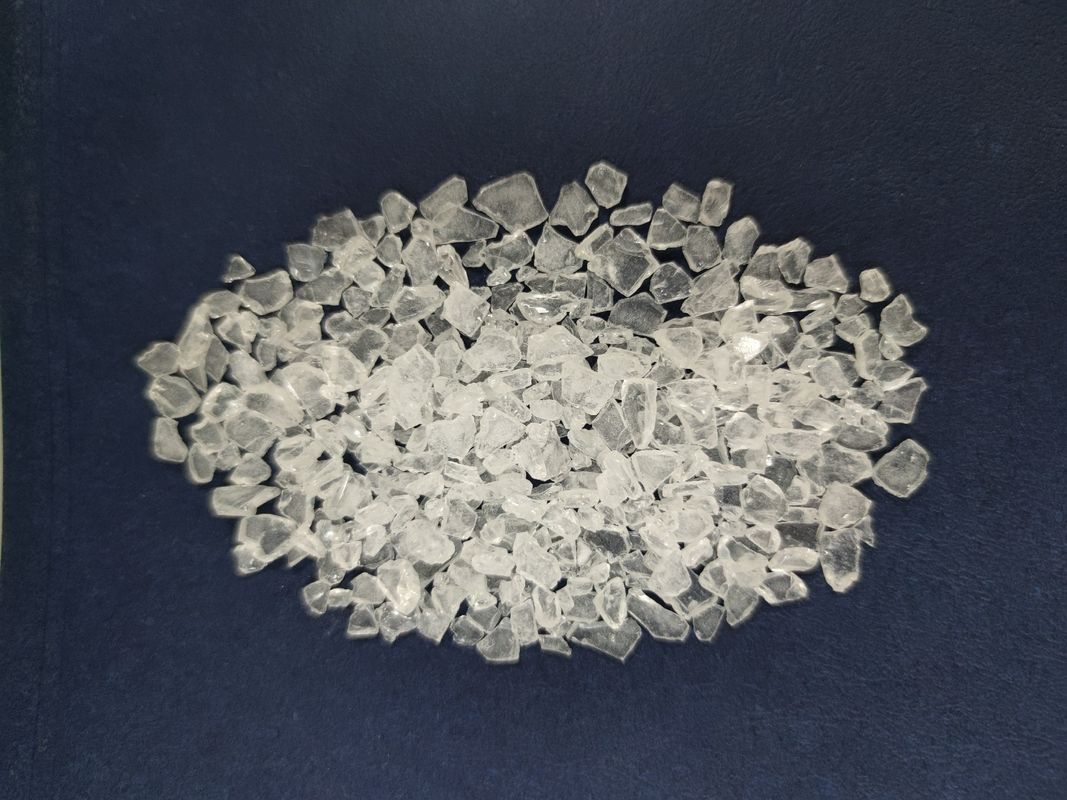

◎Exposition de produit :
