| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Numéro de modèle: | NH6586-2 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, T/T, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Traitement du système: | 95/5 polyester Primid | Traitement de la condition: | 180℃×10min |
|---|---|---|---|
| Indice d'acidité (mgKOH/g): | 30-36 | Viscosité (MPA·s/200℃): | 3600±700 |
| Point de ramollissement (℃): | 95~105 | Temp de verre de transition. (℃): | | 59 |
| Propriétés: | Excellente mise à niveau, résistance de bonne désagrégation | Application: | Pour le revêtement de poudre de Primid XL 552 de 95:5 |
| Mettre en évidence: | 95/5 résine saturée de polyester de HAA,Anti résine de jaunissement de polyester de HAA |
||
95/5 résine saturée de polyester, résine de polyester de HAA avec bon Anti-jaunissant la représentation
◎Introduction
NH-6586-2 est une résine carboxylique saturée de polyester conçue pour que le revêtement de poudre de Primid XL 552 de 95:5 soit traité à 180℃.
Actuellement, les adjuvants de salaison utilisés dans des revêtements de poudre de polyester sont principalement l'isocyanurate de triglycidyl (TGIC) et le β-hydroxyalkylamide (HAA). Cependant, le problème de santé de l'allergie de peau provoqué par TGIC a attiré de plus en plus l'attention, et l'utilisation de TGIC a été limitée ou interdite dans beaucoup de pays et de régions dus à la toxicité de la mutagénèse génétique. Par conséquent, la plupart des personnes ont tourné leur attention à l'adjuvant de salaison de HAA. Les adjuvants de salaison de HAA se sont maintenant développés rapidement et devenir l'adjuvant de salaison principal pour des poudres de polyester.
◎Caractéristiques de base
Résistance de bonne désagrégation
Excellente mise à niveau
Excellentes propriétés mécaniques
Bon anti-jaunissement
Bonne stabilité de stockage
◎Recommandez la formulation : NH-6586-2/HAA
| NH-6586-2 | XL-552 | Remplisseur | Agent d'écoulement | Benzoine | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Caractéristiques I :

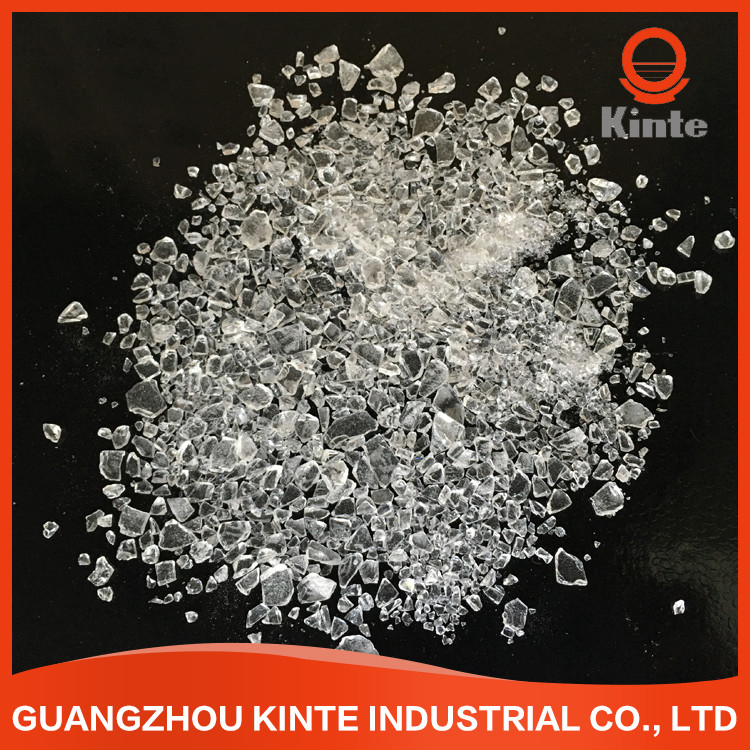

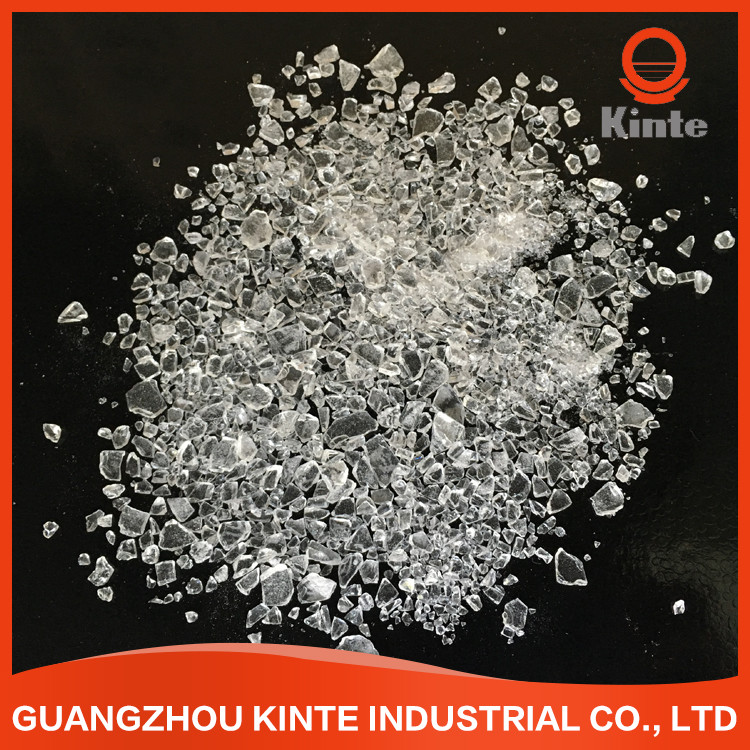

| Aspect | Flocons transparents blancs ou jaune-clair |
| Couleur (50% DMF) | maximum : 2 |
| Nombre acide (mgKOH/g) | 30~36 |
| Point de ramollissement (℃) | 95~105 |
| Temp de verre de transition. (℃) | ~59 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 3600±700 |
| Réactivité à 180℃ (s, 5% XL552) | 180±80 |
| Traitement de la condition | 180℃×10min |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac |
◎Caractéristiques II :
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~70μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Temps de gel (180℃, sec) | 180~300 |
| Écoulement horizontal (180℃, millimètres) | 26~30 | |
| Lustre (60°) | ≥85% | |
| Recourbement (φ1mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥1H | |
| Impact (50cm) | Passage | |
◎Plus de codes :
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Bonne stabilité de stockage, excellentes propriétés mécaniques et bonne longévité extérieure. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Écoulement très bon, excellentes propriétés mécaniques et trou d'épingle libres en couches épaisses. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Écoulement exceptionnel, excellentes propriétés mécaniques, efficacité économique. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Bonne stabilité de stockage et propriétés mécaniques, bonne longévité extérieure et écoulement. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Excellente stabilité de stockage et propriétés mécaniques, bonne longévité extérieure et écoulement. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Approprié aux produits industriels généraux. Une basse demande de durcisseur, bon écoulement et trou d'épingle libres en couches épaisses. |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).
◎Exposition de produit :
