| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numéro de modèle: | NH6582-2 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Traitement du type: | Polyester/Primid dans le 95:5 de rapport | Temps de traitement: | 180℃×10min |
|---|---|---|---|
| Indice d'acidité (mgKOH/g): | 30~35 | Viscosité (MPA·s/200℃): | 4600~6000 |
| Point de ramollissement (℃): | 100~110 | Temp de verre de transition. (℃): | ~61 |
| Propriétés: | Excellentes propriétés mécaniques | Application: | Pour le revêtement de poudre de Primid XL 552 de 95:5 |
| Mettre en évidence: | Résine du polyester HAA,180 résine du traitement HAA de degré,Primid saupoudrent la résine de revêtement de HAA |
||
95/5 résine du polyester HAA, traitement de 180 degrés avec le bon Anti-jaunissement pour le revêtement de poudre de Primid
◎Introduction
NH-6582-2 est une résine carboxylique saturée de polyester conçue pour que le revêtement de poudre de Primid XL 552 de 95:5 soit traité à 180℃.
Les revêtements de poudre sont les revêtements solides de résine synthétique de poudre composés de résines, de colorants, de remplisseurs, et d'additifs solides. Différent des revêtements basés sur dissolvant communs et des revêtements à base d'eau, son milieu de dispersion n'est pas dissolvant et l'eau, mais air. Il a les caractéristiques sans pollution, formation de film de 100%, et consommation basse d'énergie dissolvantes. Cependant, les revêtements de poudre sont à formation encline de trou d'épingle comparée aux revêtements liquides, qui affecte la représentation de film et la représentation. Afin de résoudre le problème des trous d'épingle, la benzoine est employée pour dégazer, mais tandis que la benzoine élimine des trous d'épingle, il est également facile de causer le jaunissement du film de peinture.
Tandis que NH-6582-2 peut résoudre les deux problèmes ci-dessus, il n'y aura aucun trou d'épingle pendant la formation de film, et a également bon anti-jaunissant la représentation.
◎Caractéristiques de base
Excellentes propriétés mécaniques
Bon anti-jaunissement
Trou d'épingle libre en couches épaisses
Résistance de bonne désagrégation et stabilité de stockage
◎Recommandez la formulation : NH-6582/HAA
| NH-6582 | Primid XL-552 | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Caractéristiques I

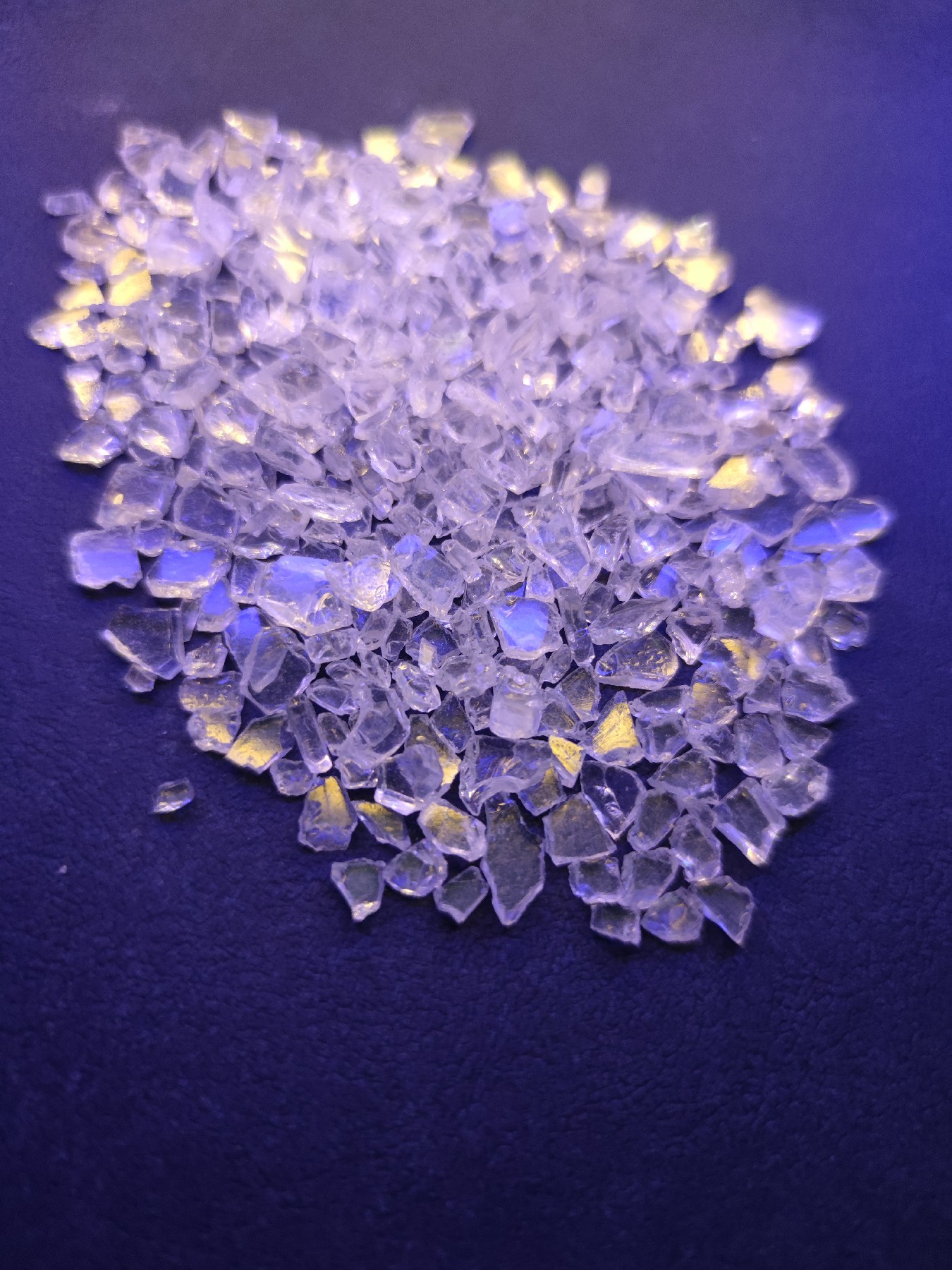

| Aspect | Flocons transparents blancs ou jaune pâle |
| Couleur (50% DMF) | maximum : 2 |
| Nombre acide (mgKOH/g) | 30~35 |
| Point de ramollissement (℃) | 100~110 |
| Temp de verre de transition. (℃) | ~61 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 5400±800 |
| Réactivité à 180℃ (s, 5% XL552) | 185±35 |
| Traitement de la condition | 180℃×10min |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac |
◎Caractéristiques II
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~70μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Temps de gel (180℃, sec) | 120~200 |
| Écoulement horizontal (180℃, millimètres) | 23~27 | |
| Lustre (60°) | ≥85% | |
| Recourbement (φ1mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥1H | |
| Impact (50cm) | Passage | |
◎Plus de code
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Bonne stabilité de stockage, excellentes propriétés mécaniques et bonne longévité extérieure. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Écoulement très bon, excellentes propriétés mécaniques, et trou d'épingle libre en couches épaisses. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Écoulement exceptionnel, excellentes propriétés mécaniques, effeciency de coût. |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Bonne stabilité de stockage, excellent écoulement et propriétés mécaniques. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Excellente stabilité de stockage et propriétés mécaniques, bonne longévité extérieure et écoulement. |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).
◎Exposition de produit
