| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | Qualicoat, ROHS, ISO14000, ISO90001, Reach |
| Numéro de modèle: | NH7809 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Type de produit: | Isocyanate de polyester | Rapport: | 84:16 |
|---|---|---|---|
| État de guérison: | 200℃×15min | Hydroxyle nombre (mgKOH/g): | 25~35 |
| Viscosité (MPA·s/200℃): | 9000~13000 | Réactivité à 180℃ (s, 17% B1530): | 420-620 |
| Propriétés: | Excellente longévité extérieure, propriétés mécaniques exceptionnelles | Application: | Pour le profil architectural et l'appareil ménager classés |
| Mettre en évidence: | Résine saturée d'isocyanate de polyester,Saupoudrez la résine de revêtement de polyester d'isocyanate |
||
Résines saturées de polyester, 84/16 résine de polyester d'isocyanate pour des revêtements de poudre
◎Introduction
NH7809 est une résine hydroxylée de polyester pour le procédé de protection de poudre de polyester/isocyanate.
Les revêtements de poudre ont fait des résines hydroxy de polyester sont également connus en tant que revêtements durables superbes de poudre en raison de leur excellente résistance aux intempéries et longévité extérieure.
Avec le développement continu de l'économie nationale et l'amélioration continue des niveaux de la vie des personnes, les conditions pour la décoration, résistance aux intempéries, résistance chimique, résistance à l'eau et résistance d'encrassement des revêtements deviennent plus hautes et plus hautes. Par conséquent, la demande des revêtements durables superbes de poudre augmente jour après jour.
◎Caractéristiques de base
Excellente mise à niveau
Excellente longévité extérieure
Bonnes propriétés mécaniques
Bonne résistance chimique
◎Recommandez la formulation :
| NH7809 | Durcisseur | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| 200 | 40 | 125 | 4,5 | 2,5 |
◎Caractéristiques I
| Aspect | Flocon transparent blanc ou jaune pâle |
| Couleur (50% DMF) | maximum : 2 |
| Teneur en hydroxyle (mgKOH/g) | 25~35 |
| Point de ramollissement (℃) | 102~112 |
| Temp de verre de transition. (℃) | ~66 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 12000±2000 |
| Réactivité à 180℃ (s, 17% B1530) | 520±100 |
| Traitement de la condition | minute 200℃×15 |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac |
◎Caractéristiques II
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~70μm | |
| Dégraissé a laminé à froid l'acier | 0.5mm | |
| Propriétés de film | Temps de gel (180℃, sec) | 600~850 |
| Écoulement horizontal (180℃, millimètres) | 27~32 | |
| Lustre (60°) | ≥85% | |
| Recourbement (φ1mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥1H | |
| Impact (50cm) | passage | |
◎Plus de code
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH7401 | 40/60 | minute 200℃×15 | 280~320 | 7000~11000 | ~55 | 130-250 | Haute résine de teneur en hydroxyle. Pour des formulations mates tirées d'une unité centrale avec NH7805. |
| NH7405 | 40/60 | minute 200℃×15 | 280~320 | 3000~5000 | ~55 | 120-240 | Résine durable superbe de teneur élevé en hydroxyle. Pour un esprit mat tiré NH7803 de formulations d'unité centrale. |
| NH7603 | 65/35 | minute 200℃×15 | 90~120 | 3000~6000 | ~59 | 110-210 | Excellent écoulement et bonne résistance dissolvante. |
| NH7803 | 80/20 | minute 200℃×15 | 35~45 | 3000~5000 | ~57 | 300-420 | Résine durable superbe de valeur basse d'hydroxyle. Pour une formulation mate tirée d'unité centrale avec NH7405. |
| NH7805 | 80/20 | minute 200℃×20 | 35~45 | 3500~6500 | ~61 | 240-400 | Excellent écoulement, bonnes propriétés mécaniques, bonne longévité extérieure. |
| NH7807 | 84/16 | minute 200℃×15 | 27~33 | 9500~10500 | ~62 | 300-400 | Bonne résistance d'écoulement et de tache. |
| NH7808 | 84/16 | minute 200℃×15 | 25~35 | 7500~10500 | ~59 | 460-660 | Excellent écoulement, bonnes propriétés mécaniques et longévité extérieure. |
| NH7809 | 84/16 | minute 200℃×15 | 25~35 | 9000~13000 | ~66 | 420-620 | Propriétés mécaniques exceptionnelles, excellente longévité extérieure. Pour le profil architectural et l'appareil ménager a classé. |
| NH7908 | 88/12 | minute 200℃×15 | 20~25 | 9000~12000 | ~57 | 350-580 | Pour la basse formulation de demande de durcisseur. Bon écoulement et propriétés mécaniques. |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).

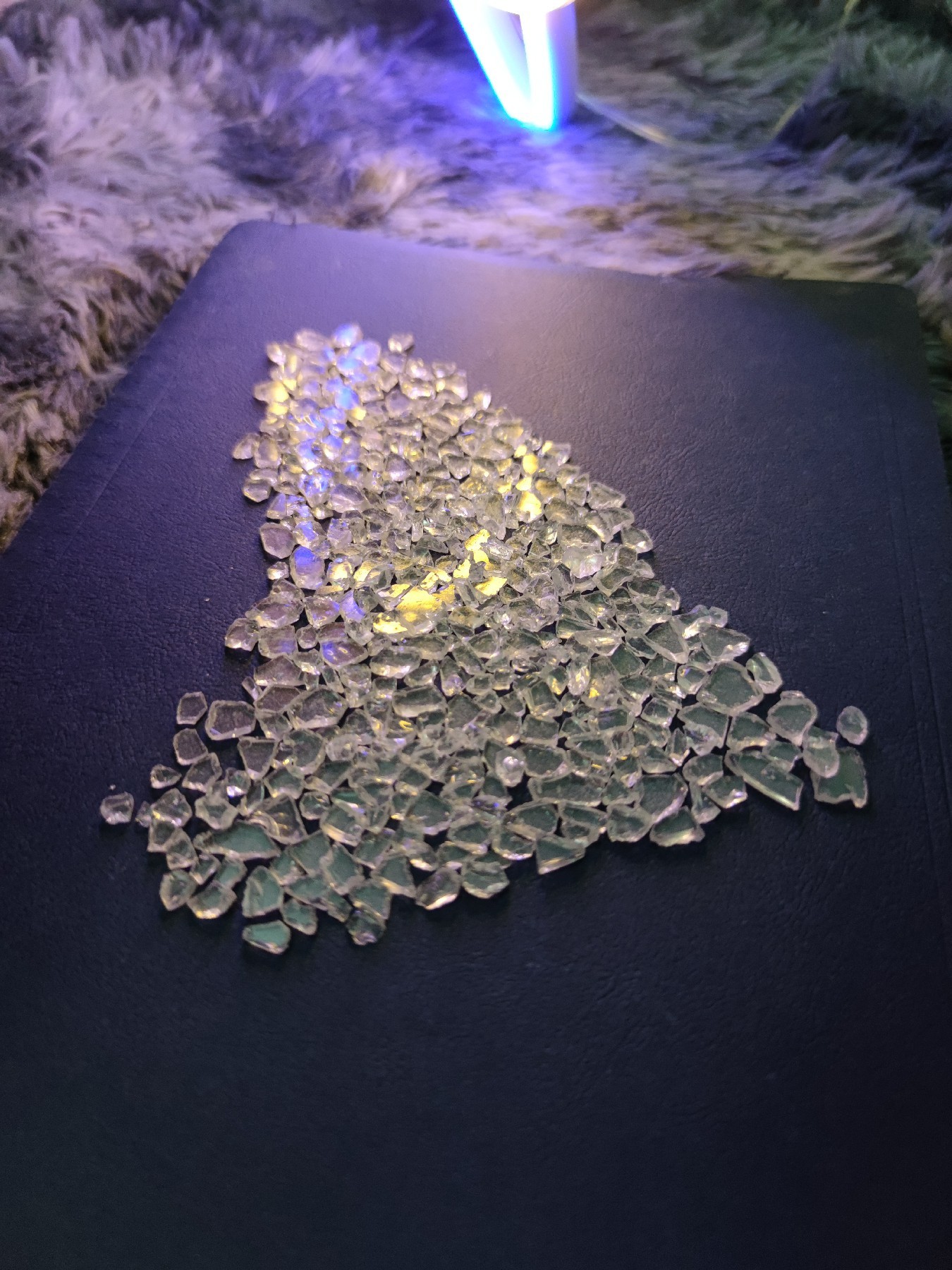

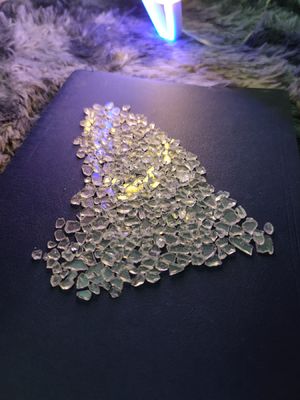

◎Exposition de produit
