| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH6381&NH6688 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80 000 tonnes/année |
| Spécifications: | Traitement de HAA | Application: | Saupoudrez le revêtement par le mélange sec |
|---|---|---|---|
| Avantage: | bas lustre | Taux: | 93/7,96/4 |
| Traitement de la condition: | 180°C/10mins, 180°C/15mins | Propriété: | Excellente mise à niveau, propriété mécanique, résistance chimique |
| Mettre en évidence: | Résine mélangée 96/4 de polyester,Résine mélangée HAA de polyester,polyester HAA de résine époxyde |
||
Résine NH6381&NH6688 de polyester de HAA pour le bas revêtement de poudre de lustre de 30%
◇Applications :
NH6381/NH6688 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre de polyester/primid de lustre par procédure de mélange sèche.
◇Caractéristiques de base :
Bas film de lustre
Excellentes propriétés mécaniques
Bonne mise à niveau, bonne stabilité de stockage
Bonne résistance chimique, anti-jaunissant très bien
◇Caractéristiques :
NH6381 NH6688

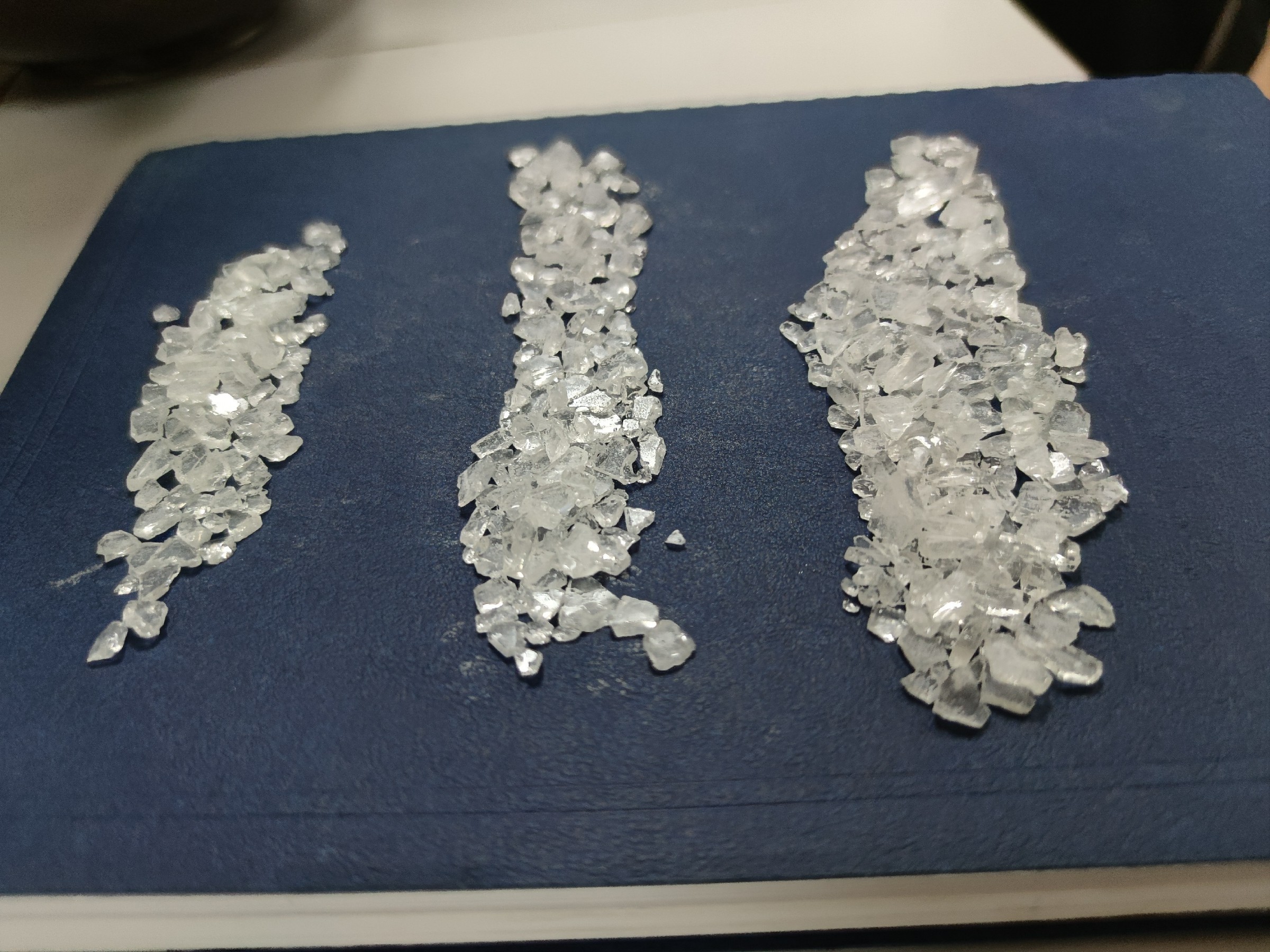

Aspect : flocons jaune pâle flocons jaune pâle
Couleur (50%DMF) : ≤3 ≤3
Nombre acide (mgKOH/g) : 47~54 19~24
Point de ramollissement (℃) : 98~118 100~110
Temp de verre de transition. (Tg, ℃) : ~56 ~58
Viscosité de fonte : 2800±1000 5600±800
(200℃, cône/plat, MPA·s)
Réactivité à 180℃ (s, XL-552) : 90±30 250±30
◇Recommandez la formulation :
| Formulation | NH6381 | NH6688 | XL-552 | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| Je | 200 | — | 15 | 150 | 2,4 | 1,2 |
| II | — | 200 | 7,5 | 150 | 2,4 | 1,2 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
Extrudat de mélange I et II avec le 1:1 de rapport de poids avant le meulage.
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~80μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 180℃×15min
◇Propriétés de film :
Lustre (60°) : ≤40%
Recourbement (φ2mm) : passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥ 1H
Résistance à l'impact directe : passage 50kg·cm
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
