| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH8001&NH8505 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | Traitement de TGIC | Application: | Revêtement de poudre avec le lustre 25%-40% |
|---|---|---|---|
| Avantage: | Mélange sec, bon écoulement et anti jaunissement | Propriété: | Bonne propriété mécanique, résistance chimique, weatherability, stabilité de stockage |
| Rapport: | 90/10,95/5 | Traitement de la condition: | 200°C/10mins |
| Mettre en évidence: | résine du polyester 10mins mélangée par traitement,Résine de polyester mélangée par lustre de 25%,Poudre mélangée de polyester de TGIC |
||
Saupoudrez la résine de polyester de peinture avec Sec-mélangé pour le lustre 25-40%
◇Applications :
NH8001/NH8505 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre du lustre polyester/TGIC par une procédure sèche de mélange.
L'équilibre entre le niveau élevé, la résistance aux intempéries élevée et les propriétés mécaniques du revêtement de poudre a été résolu par la conception de la structure moléculaire de produit, le criblage des monomères et des additifs et l'étude de la cinétique de synthèse ;
Dans ce modèle, nous avons amélioré la formule pour réaliser l'équilibre entre le niveau élevé, la résistance aux intempéries et les propriétés mécaniques des revêtements de poudre.
◇Caractéristiques de base :
Bonne mise à niveau
Excellentes propriétés mécaniques
Bonne stabilité de stockage
Bonne résistance chimique et anti-jaunissement fin
Résistance de bonne désagrégation
◇Caractéristiques :
NH8001 NH8505

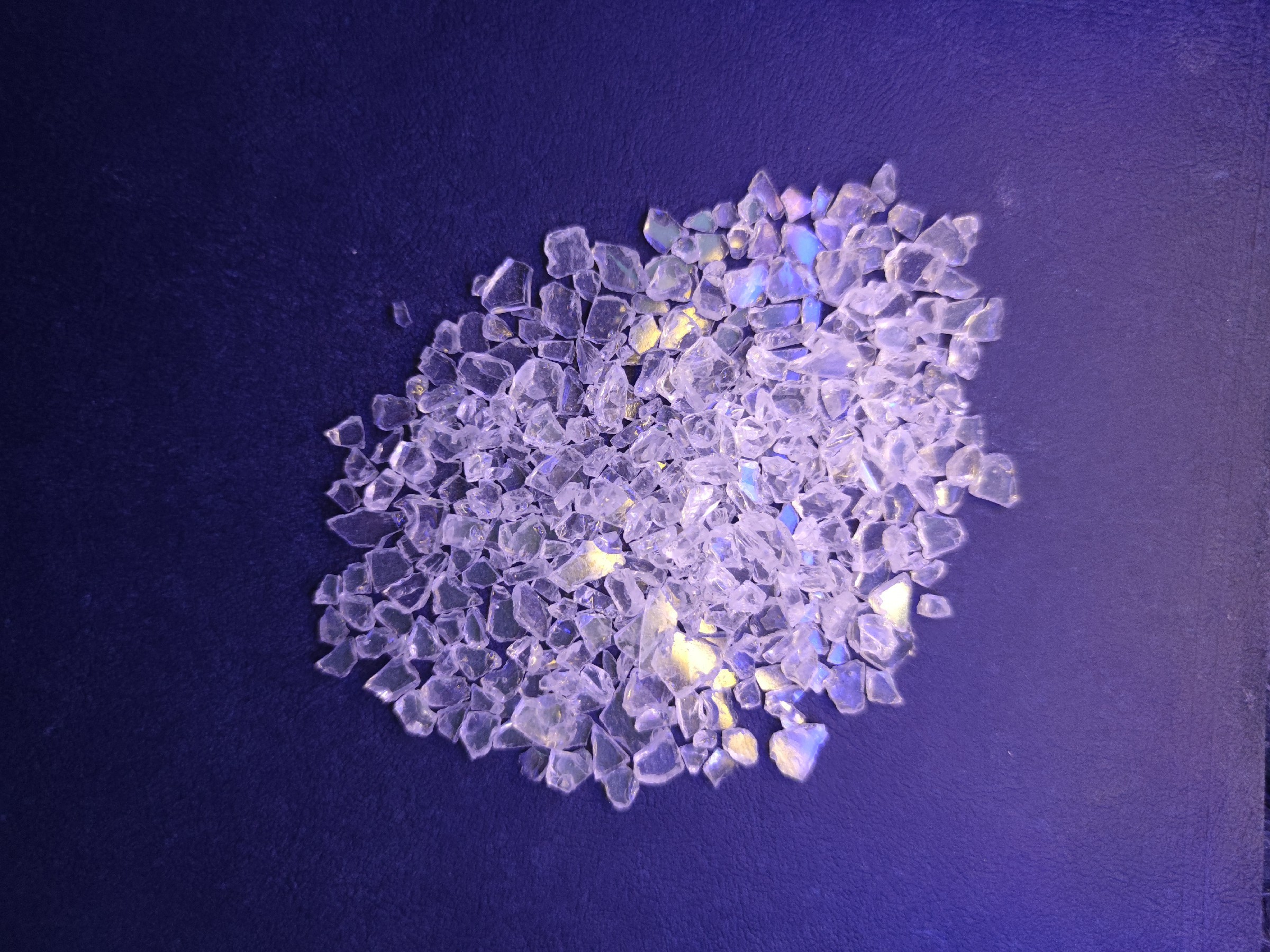

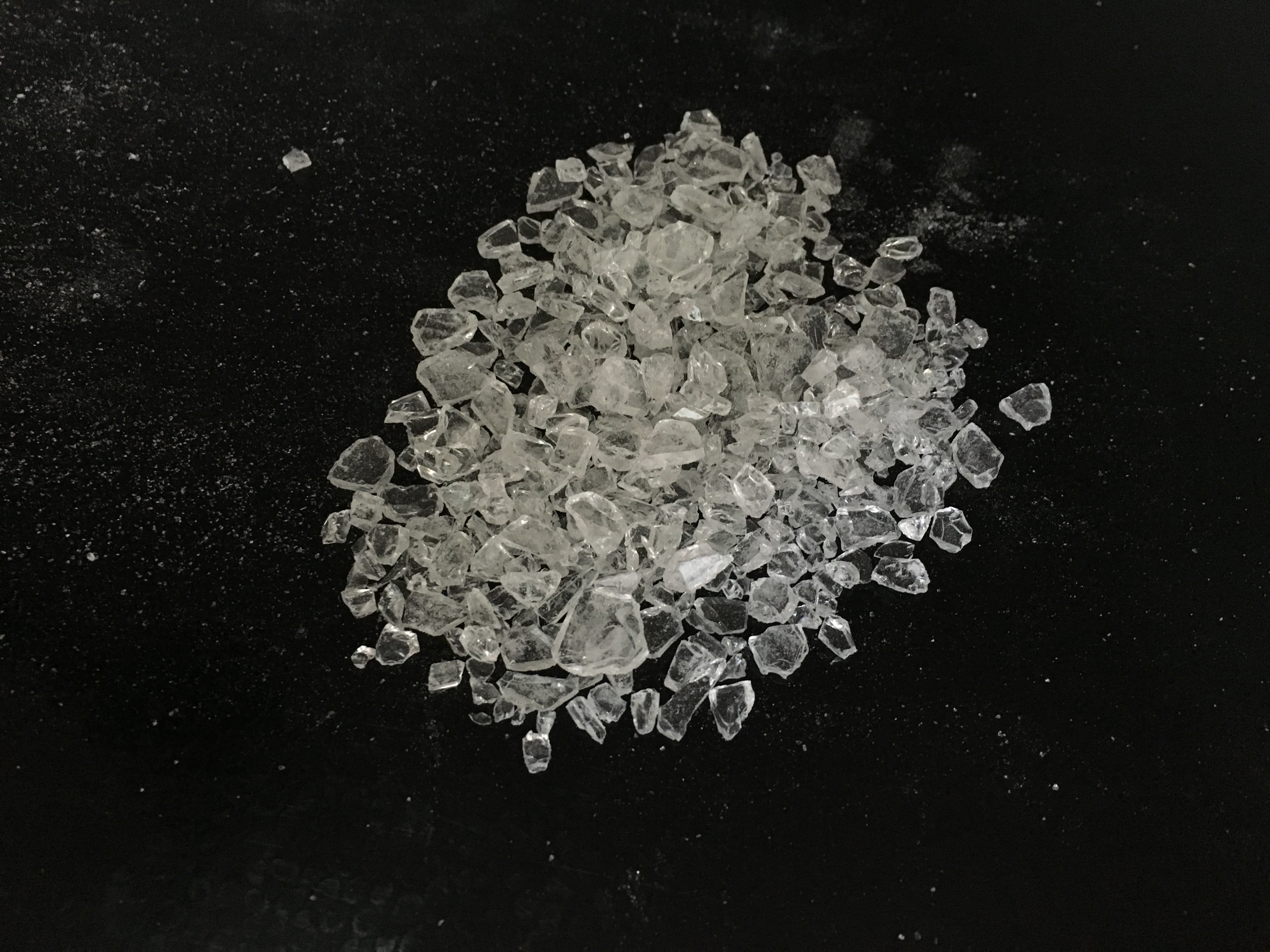

Aspect : flocon jaune pâle flocon jaune pâle
Couleur (50%DMF) : ≤2 ≤2
Nombre acide (mgKOH/g) : 48~54 19~24
Point de ramollissement (℃) : 100~110 103~113
Temp de verre de transition. (℃) : ~62 ~62
Viscosité de fonte : 3500±800 6250±1250
(200℃, cône/plat, MPA·s)
Réactivité à 180℃ : 80±30 400±120
(s, 10, 5% TGIC)
◇Recommandez la formulation :
| Formulation | NH8001 | NH8505 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzion |
| Je | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
Le mélange expulsent moi et II avec le 1:1 de rapport de poids avant le meulage.
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~80μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 180℃×20min ou 200℃×10min
◇Propriétés de film :
Lustre (60°) : ≤40%
Adhésif (1mm, catégorie) : 0
Dureté de crayon : 1H
Impact direct (50cm) : passage
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
