| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH8081&NH8588 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | Traitement de TGIC | Application: | Saupoudrez le revêtement avec le bas lustre |
|---|---|---|---|
| Avantage: | Bon weatherability | Propriété: | Bonne stabilité de stockage |
| Rapport: | 90/10,95/5 | Traitement de la condition: | 200°C/10mins |
| Mettre en évidence: | Résine mélangée 90/10 de polyester,Résine mélangée ISO90001 de polyester,revêtement ISO90001 de résine de polyester |
||
Saupoudrez la résine NH8081&NH8588 de polyester de peinture pour le bas lustre de mélange sec
◇Applications :
NH8081/NH8588 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre du lustre polyester/TGIC par une procédure de mélange sèche.
◇Caractéristiques de base :
Bas film de lustre
Excellentes propriétés mécaniques
Bonne résistance aux produits chimiques et au l'anti-jaunissement fin
weatherability durable
◇Caractéristiques :
NH8081 NH8588

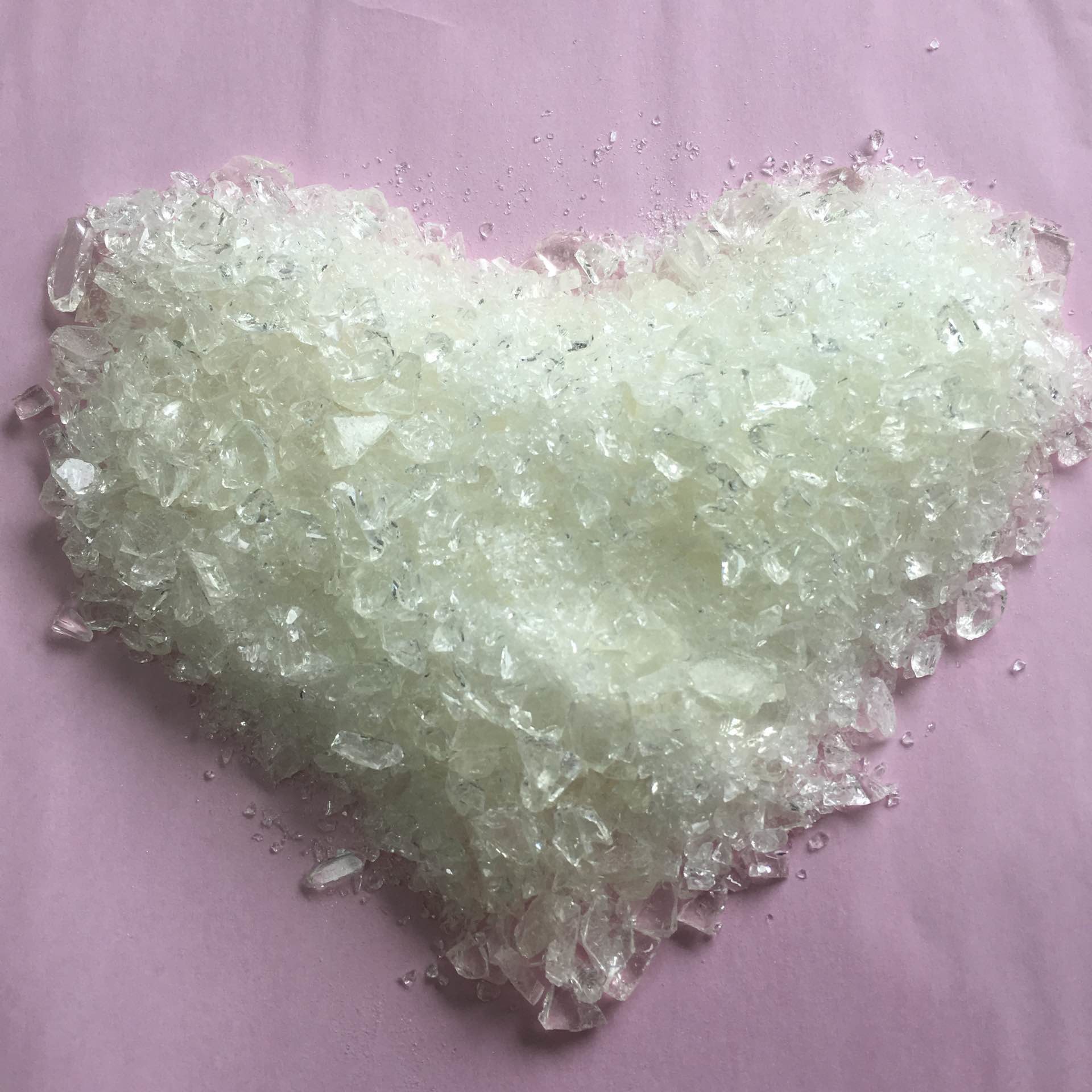

Aspect : flocon jaune pâle flocon jaune pâle
Couleur (50%DMF) : ≤2 ≤2
Nombre acide (mgKOH/g) : 49~55 19~24
Point de ramollissement (℃) : 105~115 103~113
Temp de verre de transition. (Tg, ℃) : ~67 ~64
Viscosité de fonte : 8250±1000 7500±1500
(200℃, cône/plat, MPA·s)
Réactivité à 180℃ (s, TGIC) : 75±25 505±75
◇Recommandez la formulation :
| Formulation | NH8081 | NH8588 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| Je | 540 | — | 60 | 400 | 6 | 3 |
| II | — | 540 | 28,4 | 400 | 6 | 3 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
Mélange I et II dans le rapport de poids du 1:1 après le meulage.
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~70μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 180℃×20min ou 200℃×10min
◇Propriétés de film :
Lustre (60°) : ≤40%
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥H
Résistance à l'impact directe : passage 50kg·cm
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
