| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numéro de modèle: | NH9001&NH9508 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | polyester/TGIC | Application: | Revêtement mat de poudre |
|---|---|---|---|
| Avantage: | Excellente propriété mécanique | Rapport: | 90/10,95/5 |
| Traitement de la condition: | 200°C/10mins | ||
| Mettre en évidence: | Le Tg a mélangé la résine de polyester,90/10 résine mélangée de polyester,90/10 résine 25kg de polyester |
||
Résine mélangée sèche NH9001&NH9508 de polyester pour Matte Powder Coating durable superbe
Avec le développement croissant de l'économie nationale et l'amélioration continue des niveaux de la vie des personnes, les conditions pour la décoration, résistance aux intempéries, résistance chimique, résistance à l'eau et souiller la résistance des revêtements sont plus hautes et plus hautes, ainsi la demande des revêtements résistants de poudre de temps superbe augmente jour après jour.
Comme fabricant de longue date de résine de polyester pour des revêtements de poudre, Kinte a des décennies d'expérience de recherches dans les revêtements mats durables superbes de poudre.
◇Applications :
NH9001/NH9508 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre du lustre polyester/TGIC par une procédure de mélange sèche.
◇Caractéristiques de base :
Excellente mise à niveau
Excellente résistance de altération superficiel par les agents
Excellentes propriétés mécaniques
Bonne résistance chimique
Bonne stabilité de stockage
◇Caractéristiques :
NH9001 NH9508

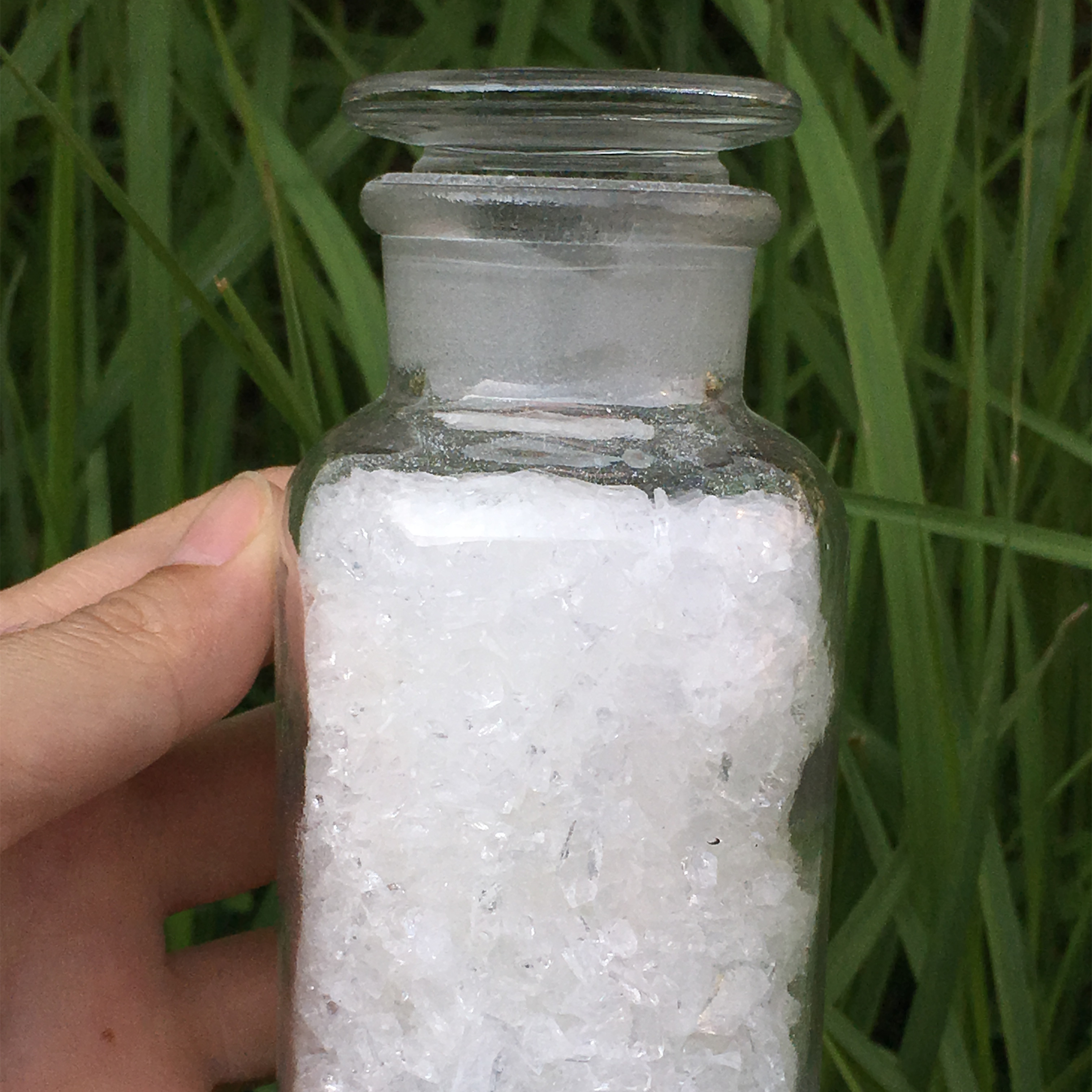

Aspect : flocon jaune pâle flocon jaune pâle
Couleur (50%DMF) : ≤3 ≤2
Nombre acide (mgKOH/g) : 46~54 19~25
Point de ramollissement (℃) : 103~113 103~113
Temp de verre de transition. (℃) : ~65 ~63
Viscosité de fonte : 5100±800 5000±500
(200℃, cône/plat, MPA·s)
Réactivité à 180℃ (s, TGIC) : 50±25 330±60
◇Recommandez la formulation :
| Formulation | NH9001 | NH9508 | TGIC | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| Je | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14 | 200 | 3 | 1,5 |
◇État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
Mélange I et II dans le rapport de poids du 1:1 avant le meulage.
◇État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~70μm
Degreased a laminé à froid 0.5mm en acier
◇Traitement de la condition : 200℃×10min
◇Propriétés de film :
Lustre (60°) : ≤40%
Recourbement (φ1mm) : Passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥2H
Impact direct (50cm) : passage
◇Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Remarques : toutes les résines de polyester pourraient être adapte aux besoins du client au Non-étain (a), les anti brûleurs à gaz (G), arme à feu de tribo (T) et procédé antiflou (F)
Kinte ont à plusieurs reprises présenté la technologie de pointe dans l'industrie, avec l'équipement de production avancé, les instruments de essai et les talents techniques de haute qualité ; Nous répondrons aux besoins de nouveaux et vieux clients avec l'excellente qualité et le service parfait.
