| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINTE |
| Certification: | Qualicoat,ISO90001,ISO14000 |
| Numéro de modèle: | NH6688, NH6381 |
| Quantité de commande min: | 500KG |
| Prix: | negotiable |
| Détails d'emballage: | 25kg/PE sac, 875KG/PALLET, conteneur de 17,500KG/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | T/T, L/C, D/P |
| Capacité d'approvisionnement: | 80,000tons/year |
| Spécifications: | Traitement de HAA | Application: | résine extérieure de poudre d'utilisation |
|---|---|---|---|
| Propriété: | Favorable à l'environnement | Propriétés: | bas lustre |
| taux d'agent: | 96/4,3/7 | Avantage: | Excellentes propriétés de mécanicien |
| Mettre en évidence: | 96/4 résine mélangée de polyester,HAA a mélangé la résine de polyester,Résine de polyester de HAA pour l'usage extérieur |
||
Résine durable de polyester pour le revêtement sec-mélangé de poudre dans le traitement de basse température
Applications :
NH6381/NH6688 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre de polyester/primid de lustre par procédure de mélange sèche.
Caractéristiques de base :
Bas film de lustre
Excellentes propriétés mécaniques
Bonne mise à niveau, bonne stabilité de stockage
Bonne résistance chimique, anti-jaunissant très bien
Caractéristiques :
NH6381 NH6688

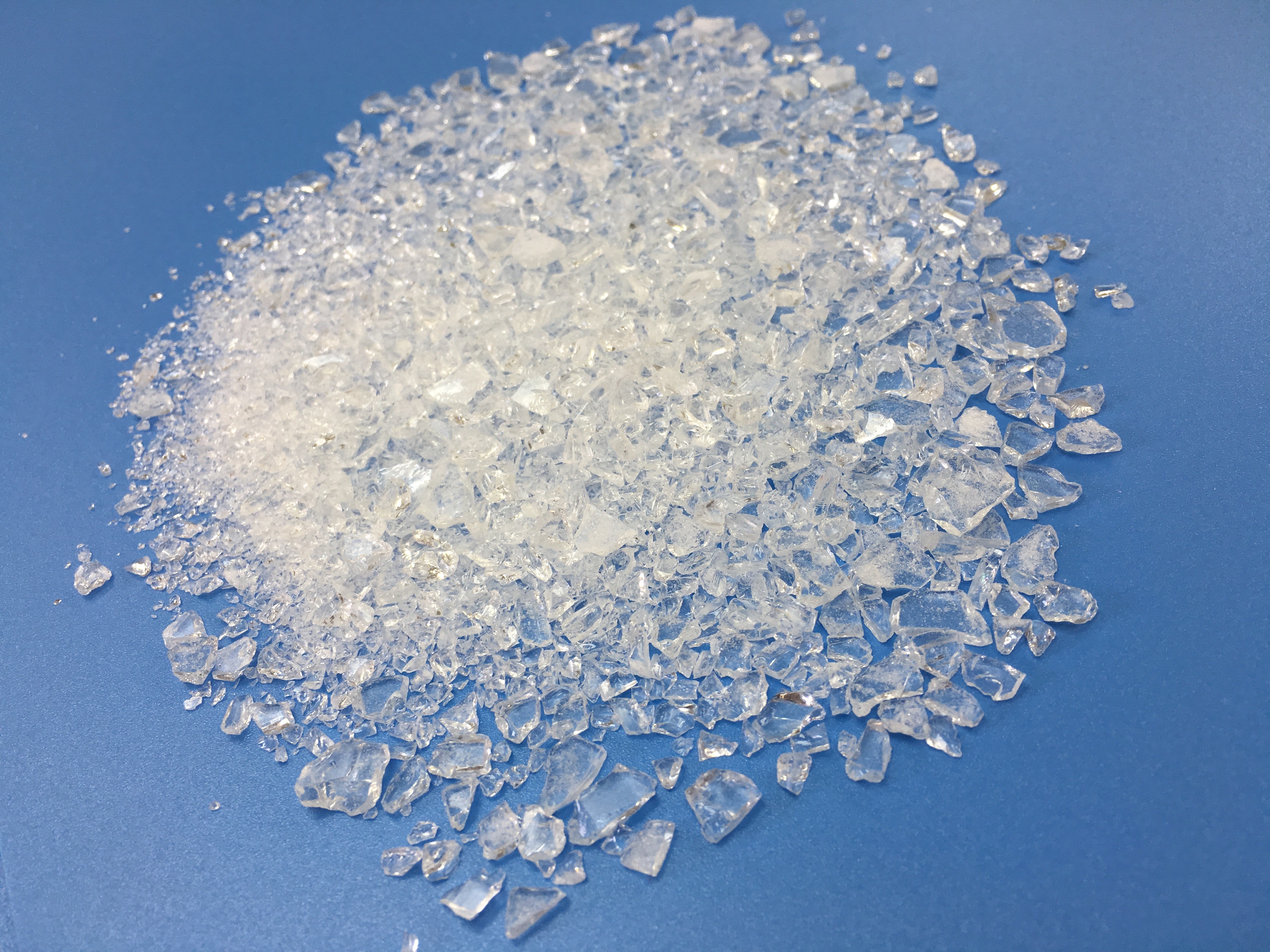

Flocons jaune pâle de flocons jaune pâle d'aspect
Couleur (50%DMF) : ≤3 ≤3
Nombre acide (mgKOH/g) : 47~54 19~24
Point de ramollissement (℃) : 98~118 100~110
Temp de verre de transition. (℃) : ~56 ~58
Viscosité de fonte : 2800±1000 5600±800
(200℃, cône/plat, MPA·s)
Réactivité à 180℃ (s, XL-552) : 90±30 250±30
Recommandez la formulation :
| Formulation | NH6381 | NH6688 | T-105 | Remplisseur et colorant | Mise à niveau de l'agent | Benzoine |
| Je | 200 | — | 15 | 150 | 2,4 | 1,2 |
| II | — | 200 | 7,5 | 150 | 2,4 | 1,2 |
État d'extrusion :
extrudeuse de Deux-vis
Zone I : 90~110℃ zone II : 110~120℃
Vitesse de révolution : 500~1200rpm
Finesse de poudre : <100μm
Extrudat de mélange I et II avec le 1:1 de rapport de poids avant le meulage.
État d'application :
Pistolage électrostatique avec : 40~70KV
Épaisseur de film de revêtement : 50~80μm
Degreased a laminé à froid 0.5mm en acier
Traitement de la condition : 180℃×15min
Propriétés de film :
Lustre (60°) : ≤40%
Recourbement (φ2mm) : passage
Adhésif (1mm, catégorie) : 0
Dureté de crayon : ≥ 1H
Résistance à l'impact directe : passage 50kg·cm
Emballage :
Sacs de PE, N.W. 25KG±0.1KG/sac
Kinte est le premier fabricant en Chine pour rechercher et produire le revêtement enduit d'une première couche de peinture pour les équipements de pulvérisation.
La vitesse rapide continue de production peut atteindre 80m/min qui surpasse le même genre d'Euramerican avec 40m/min. Notre technologie range des dessus en Chine et est dans le niveau avancé partout dans le monde.
