| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ISO14000, ISO90001, Qualicoat, ROHS, Reach |
| Numéro de modèle: | NH5001 ET NH5508 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Type de produit: | résines Sec-mélangées de polyester | Traitement du système: | TGIC a traité le système |
|---|---|---|---|
| Rapport: | 90/10 et 95/5 | Traitement du cycle: | 200℃×10min |
| Propriétés: | Excellents longévité et écoulement extérieurs | Application: | Sec-mélangé pour de bas revêtements de poudre de lustre |
| Poids du commerce (mgKOH/g): | 46~54 et 19~25 | Tg (℃): | ~65 et ~63 |
| Mettre en évidence: | TGIC a traité la résine mélangée sèche de polyester,Résine mélangée saturée de polyester |
||
TGIC Cured Sec-a mélangé la résine de polyester, extérieure les résines de polyester saturées excellente par longévité
◎Introduction
NH5001/NH5508 sont les résines carboxyliques saturées de polyester pour de bas revêtements de poudre du lustre polyester/TGIC par un processus de mélange sec.
Ces dernières années, l'industrie de revêtements est dans l'ascendant, et toute la sortie de peinture a également sauté au premier rang du monde, constituant un groupe industriel relatif, activement favorisant la révolution technologique et le développement dans le domaine de peinture traditionnel. Au cours de cette période, les revêtements lumineux à haute brillance ont été profondément aimés par des consommateurs pour leur couleur et éclat lumineux et ont dominé les revêtements lancent sur le marché pendant longtemps. Cependant, avec l'amélioration continue des niveaux de la vie des personnes, d'une part, les consommateurs estiment que la réflexion des revêtements lumineux à haute brillance est plus sérieuse après avoir filmé, qui est néfaste aux yeux humains ; d'autre part, le concept esthétique des consommateurs de plus en plus est incliné aux loisirs, élégant et personnel. Ajouté à la demande éclatante des industries de l'automobile de mon pays et de l'appareil ménager. Ces facteurs ont mené à une spectaculaire progression dans la demande de bas revêtements de lustre avec un aspect plus doux.
La résine est un composant indispensable des revêtements, ainsi nous pouvons obtenir le bas lustre en mélangeant différentes résines pour faire le film de revêtement se rétrécir inégalement et produire la micro-rugosité, qui peut éviter l'utilisation des agents de nattes et réduire le coût de revêtements.
◎Caractéristiques de base
Excellente mise à niveau
Bonnes propriétés mécaniques
Bonne résistance chimique et anti-jaunissement fin
Bonne stabilité de stockage
◎Recommandez la formulation :
| Formulation | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | Mise à niveau de l'agent | Benzoine |
| Je | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 270 | 14 | 75 | 125 | 3 | 1,5 |
| Formulation | NH5001 | NH5508 | TGIC | TiO2 | Mise à niveau de l'agent | Benzoine |
| Je | 270 | — | 30 | 150 | 3 | 1,5 |
| II | — | 270 | 14 | 150 | 3 | 1,5 |
◎Caractéristiques I
| Articles | NH5001 | NH5508 |
| Aspect | Flocon jaune pâle | Flocon jaune pâle |
| Couleur (50% DMF) | ≤3 | ≤2 |
| Nombre acide (mgKOH/g) | 46~54 | 19~25 |
| Point de ramollissement (℃) | 103~113 | 103~113 |
| Temp de verre de transition. (℃) | ~65 | ~63 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 5100±800 | 7200±800 |
| Réactivité s (180℃, 10, 5% TGIC) | 420±120 | 420±120 |
| Traitement de la condition | 200℃×10min | |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac | |
◎Caractéristiques II
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| Mélange I et II dans le 1:1 de rapport de poids après le meulage. | ||
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~70μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Lustre (60°) | ≤40% |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥2H | |
| Résistance à l'impact directe | passage 50kg·cm | |
◎Plus de code
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH5001 | 90/10 | 200℃*10min | 46~54 | 4300~5900 | ~65 | 25-75 | Sec-mélangé pour de bas revêtements de poudre de lustre avec l'excellents longévité et écoulement extérieurs. |
| NH5008 | 95/5 | 200℃*10min | 19~25 | 6400~8000 | ~63 | 300-540 | |
| NH5307 | 93/7 | 200℃*15min | 30~36 | 3500~6500 | ~65 | 120-240 | Excellente longévité extérieure, résistance très bonne d'eau de anti-jaunissement et bouillante. |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).

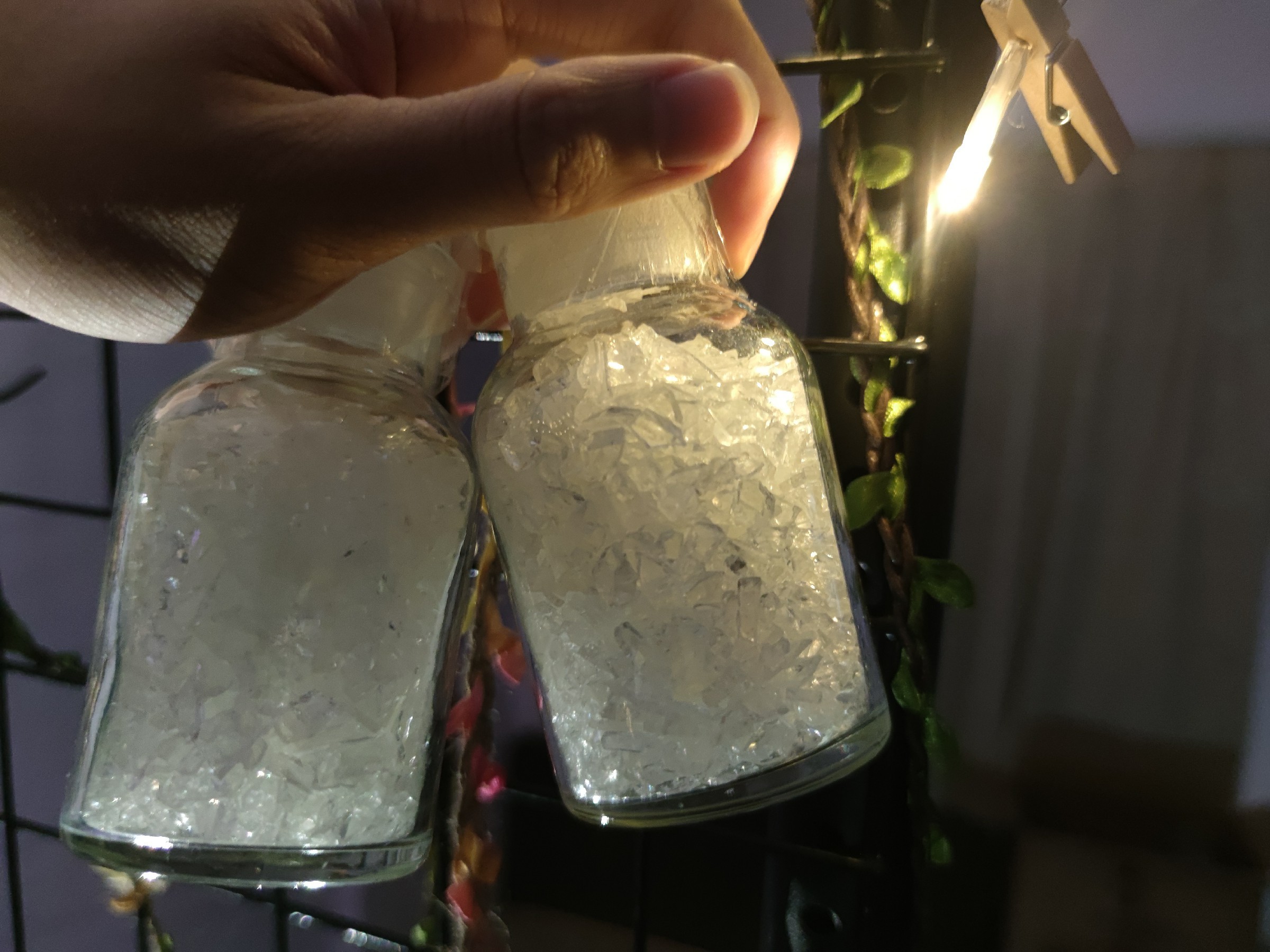

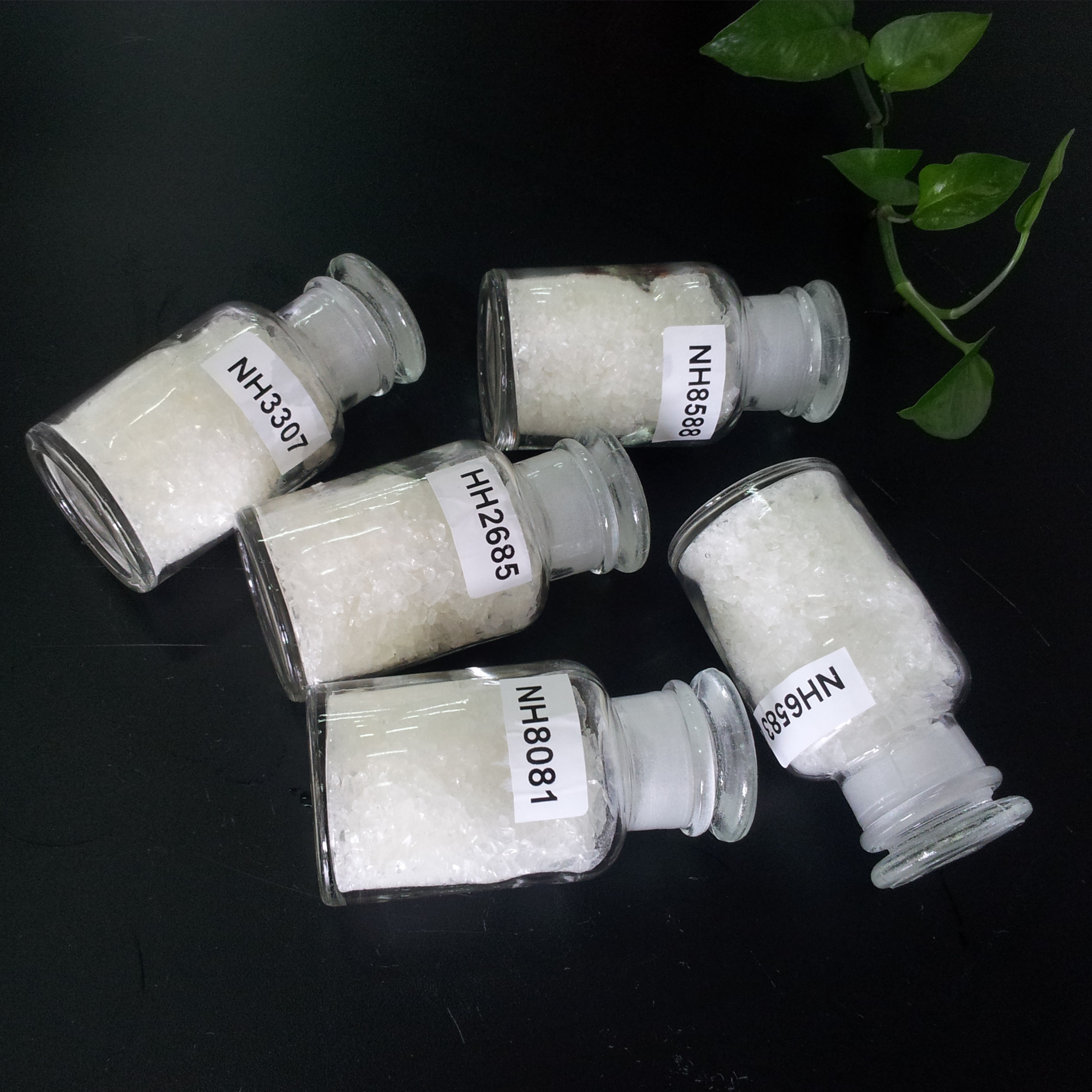

◎Exposition de produit
