| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numéro de modèle: | NH8002&NH8507 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Type de produit: | résines Sec-mélangées de polyester de TGIC | Système traité: | TGIC traitant le système |
|---|---|---|---|
| Temps de durcissement: | 200℃×10min | Rapport: | 90/10 et 95/5 |
| Nombre acide (mgKOH/g): | 49~55 et 20~25 | Temp de verre de transition. (℃): | ~61 et ~62 |
| Propriétés: | Représentation sèche exceptionnelle de nattes de mélange | Application: | Pour le revêtement extérieur de poudre de Semi-lustre |
| Mettre en évidence: | Résine de polyester de mélangeur de résistance aux intempéries,TGIC traitant la résine de polyester de mélangeur |
||
Bonne résistance aux intempéries TGIC traitant les résines, résines de polyester de mélangeur pour des revêtements de poudre de nattes
◎Introduction
NH8002 et NH8507 sont des résines de polyester avec la valeur élevée et à faible teneur en acide respectivement, qui sont employées dans le procédé de protection de poudre de polyester/TGIC. Après NH8002 et NH8507 sont respectivement transformés en poudre, ils peut être sec mélangés pour fabriquer les revêtements extérieurs de poudre de semi-lustre.
Nowdays, les revêtements thermodurcissables de poudre sont très utilisé pour enduire beaucoup de différents articles. La plupart de ces revêtements de poudre ont pu fournir aux films de revêtement à haute brillance après fondu et traité, en général égal à ou le lustre plus considérablement que de 90%.
Ces dernières années, comme utilisateurs les perceptions du lustre de film ont changé, la demande des revêtements de poudre qui peuvent fournir des revêtements de bonne qualité et avoir le bas lustre se développe, par exemple, pour enduire certains accessoires dans l'industrie automobile, telle que des roues, des pare-chocs, etc., ou pour enduire des feuillards et des poutres utilisés dans la construction.
◎Caractéristiques de base
Excellentes propriétés mécaniques
Propriétés sèches exceptionnelles de nattes de mélange
Bon weatherability
Bonne mise à niveau
◎Caractéristiques I
| Articles | NH8002 | NH8507 | Méthode d'essai |
| Aspect | Flocon de couleur claire | Flocon de couleur claire | T/GDTL 004-2019 |
| Nombre acide (mgKOH/g) | 49~55 | 20~25 | GB/T 6743-2008 |
| Point de ramollissement (℃) | 103~113 | 103~113 | GB/T 12007,6 |
| Temp de verre de transition. (℃) | ~61 | ~62 | GB/T 19466,2 |
| Viscosité de fonte (ICI, MPA·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| Réactivité à 180℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Traitement de la condition | 200℃×10min | ||
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac | ||
◎Caractéristiques II
| État d'extrusion | extrudeuse de Deux-vis | |
| La température de veste | 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| État d'application | NH8002 et NH8507 ont été expulsés séparément selon la formule, et les deux flocons étaient mélangés et pulvérisés en un rapport de 1 : 1. | |
| Pistolage électrostatique avec | 40~70KV | |
| Épaisseur de film de revêtement | 50~70μm | |
| Dégraissé a laminé à froid l'acier | 0.5mm | |
| Propriétés de film | Lustre (60°) | 25-50 |
| Recourbement (φ2mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥H | |
| Impact (50cm) | Passage | |
◎Plus de code
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Sec-mélangé pour le revêtement de poudre du lustre 25-40% ; Excellent anti-jaunissement, bon écoulement. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Sec-mélangé pour de bas revêtements de poudre de lustre, approprié aux revêtements de poudre d'impression de transfert de chaleur avec la bonne longévité extérieure et les excellentes propriétés mécaniques. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Sec-mélangé pour de bas revêtements de poudre de lustre avec la bonne flexibilité et la résistance à haute impression. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).

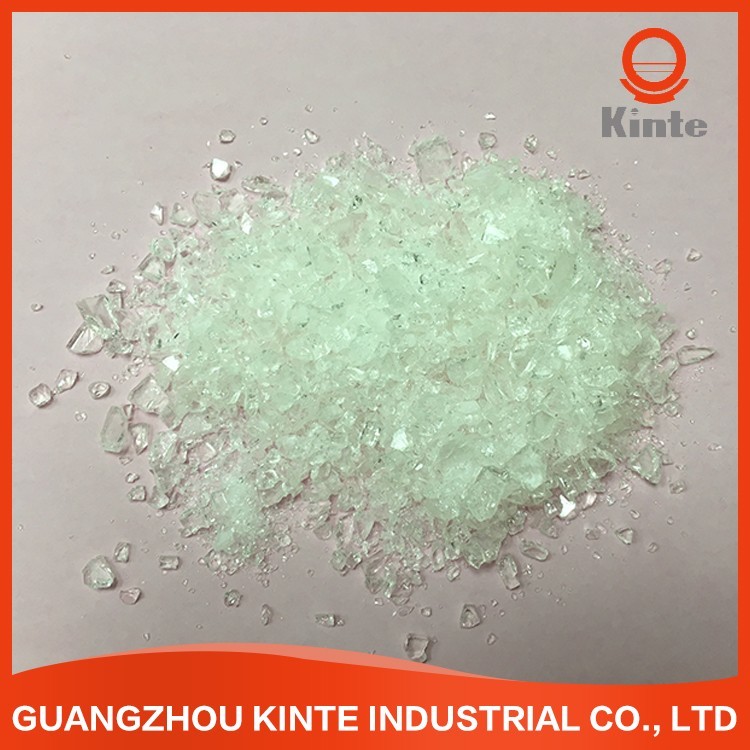

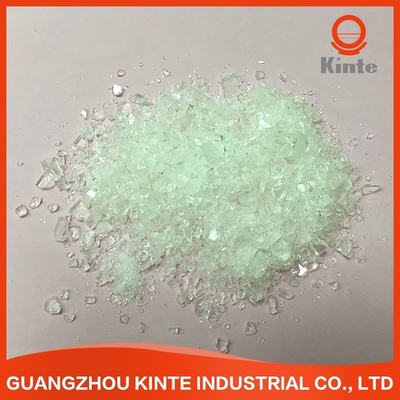

◎Exposition de produit
