| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | KINTE |
| Certification: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numéro de modèle: | NH8003 ET NH8505 |
| Quantité de commande min: | 1000KG |
| Prix: | negotiable |
| Détails d'emballage: | 25Kg/PE sac, 875Kg/Pallet, 17,500Kg/20GP |
| Délai de livraison: | 10 jours ouvrables |
| Conditions de paiement: | L/C, D/P, T/T |
| Capacité d'approvisionnement: | 80 000 tonnes par an |
| Type de produit: | Résines mélangées sèches de polyester | Type de traitement: | TGIC traitant le système |
|---|---|---|---|
| Rapport: | 90/10 et 95/5 | Temps de traitement: | 200℃×15min |
| Nombre acide (mgKOH/g): | 48~54 et 19~24 | Temp de verre de transition. (℃): | ~68 et ~62 |
| Propriétés: | Biens superbes, excellente résistance de ébullition | Application: | Pour les revêtements extérieurs semi-brillants en poudre |
| Mettre en évidence: | Résine de polyester mélangée bas par lustre,Le polyester TGIC a mélangé la résine de polyester |
||
Basse résine extérieure du lustre Polyester/TGIC, résine mélangée durable superbe de polyester
◎Introduction
NH8003 et NH8505 sont des résines de polyester avec la valeur élevée et à faible teneur en acide respectivement, qui sont employées dans le procédé de protection de poudre de polyester/TGIC. NH-8003 et NH-8505 sont respectivement transformés en poudre et mélangé sec pour produire les revêtements extérieurs de poudre de semi-lustre.
Avec ses avantages de l'économie, la protection de l'environnement, le rendement élevé, et les excellents résultats, revêtements de poudre remplacent graduellement les revêtements basés sur dissolvant organiques et deviennent une direction importante de développement dans l'industrie de revêtements, qui a maintenu un taux de croissance rapide. Les revêtements de poudre de polyester sont très utilisés dans le domaine de la peinture en raison de leur excellentes longévité, décoration, et possibilité de traitement.
Les revêtements de poudre de polyester emploient la résine de polyester comme matériel filmogène principal, ajoutent TGIC, HAA, résine époxyde, etc. en tant qu'adjuvants de salaison, complétés en nivelant des agents, additifs, remplisseurs de colorant, et d'autres composants, après des procédés de mélange, de fusion et autre transformés en revêtement de poudre. Le revêtement de poudre est électrostatiquement pulvérisé sur l'objet. À une certains température et temps, la résine est fondue et réticulée et a puis solidifié dans un revêtement lisse, dur, et flexible. Le film de revêtement traité ne sera pas encore ramolli dû à l'augmentation de la température, et le revêtement est exempt de dissolvants, non pollué, et 100% filmogène, qui économise non seulement des ressources mais économise également l'énergie.
◎Caractéristiques de base
Bonnes propriétés mécaniques
Excellente résistance aux intempéries
Excellente résistance de ébullition
◎Recommandez la formulation :
| Formulation | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | Benzion |
| Je | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Caractéristiques I
| Articles | NH8003 | NH8606 |

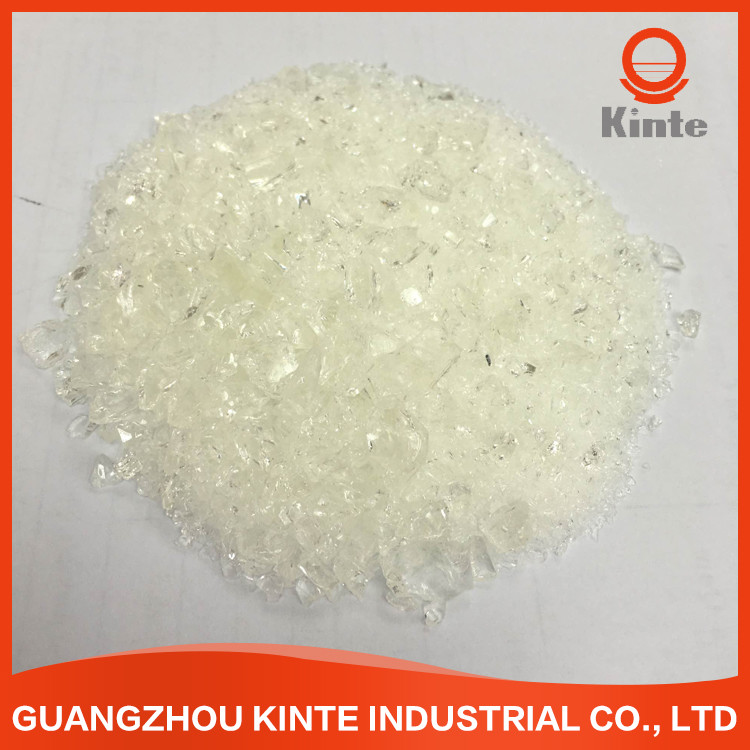

| Aspect | Flocon de couleur claire | Flocon de couleur claire |
| Nombre acide (mgKOH/g) | 48~54 | 19~24 |
| Point de ramollissement (℃) | 105~115 | 103~113 |
| Temp de verre de transition. (℃) | ~68 | ~62 |
| Viscosité de fonte (200℃, cône/plat, MPA·s) | 4000~6000 | 530~6300 |
| Réactivité à 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Traitement de la condition | 200℃×15min | |
| Emballage | Sacs de PE, ± du poids net 25kg 0.1kg/sac | |
◎Caractéristiques II
| État d'extrusion | extrudeuse de Deux-vis | |
| Zone I : 90~110℃ | Zone II : 110~120℃ | |
| Vitesse de révolution | 500~1200rpm | |
| Finesse de poudre | <100μm | |
| Le mélange expulsent moi et II avec le 1:1 de rapport de poids avant le meulage. | ||
| État d'application | Pistolage électrostatique avec | 40~70KV |
| Épaisseur de film de revêtement | 50~70μm | |
| Acier laminé à froid dégraissé | 0.5mm | |
| Propriétés de film | Lustre (60°) | ≤35% |
| Recourbement (φ2mm) | Passage | |
| Adhésif (1mm, catégorie) | 0 | |
| Dureté de crayon | ≥H | |
| Impact (50cm) | Passage | |
◎Plus de code
| Code | Rapport | Cycle de traitement | Indice d'acidité (mgKOH/g) | Viscosité (mPa.s/200℃) | Tg (℃) | Réactivité (s/180℃) | Propriétés |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Sec-mélangé pour le revêtement de poudre du lustre 25-40% ; Excellent anti-jaunissement, bon écoulement. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Sec-mélangé pour de bas revêtements de poudre de lustre avec la bonne flexibilité et la résistance à haute impression. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15min | 48~54 | 4000~6000 | ~68 | 60-120 | Sec-mélangeur pour les revêtements extérieurs de poudre de semi-lustre, les bonnes propriétés mécaniques, l'excellente résistance aux intempéries et la résistance de ébullition. |
| NH8505 | 95/5 | 200℃*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Sec-mélangé pour de bas revêtements de poudre de lustre, approprié aux revêtements de poudre d'impression de transfert de chaleur avec la bonne longévité extérieure et les excellentes propriétés mécaniques. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Remarques : Toutes les résines de polyester ont pu être adaptées aux besoins du client au Non-étain (a), aux anti brûleurs à gaz (G), à l'arme à feu de tribo (t) et au procédé antiflou (f).
◎Exposition de produit
